BOUSSOLES À BRACELET ET À AGRAFE (suite)

- E -

ESCHENBACH

Entreprise allemande située à Nuremberg (pour en savoir plus, cliquer ICI). Les boussoles étaient en fait conçues et réalisées par WILKIE.
Voir aussi les boussoles à main et de gousset.

Boussole légère pour la promenade


Description (catalogue 1986, allemand)

Cliquer sur les photos pour les agrandir		 Modèle sport pour randonneurs, skieurs et plongeurs conçu à l'origine par PASTO (modèle ABALONE)



Description (catalogue 1986, allemand)
 Fiche technique 6570
xxxx



 Fiche technique 6576
- Diam. : 50 mm
- Aiguille amortie par liquide


ESCO

Il existe plusieurs entreprises de ce nom. Fabricant allemand ou marquage pour client US ?
Diam. : 30 mm. Divisions : Quadrants. Marquage au dos : WESTERN GERMANY.
(Photo damien3190)
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

Etoile - boussole à disque en forme d'~

Boussole de fabrication allemande sans doute des années 1930/40. Aucun nom de fabricant n'est indiqué. La partie réfléchissante du disque divisé présente une pointe en face de chaque point et demi-point cardinal représenté par des initiales. Diam. : mm.

- F -

FARALLON

Fabricant étatsunien de petits bateaux de pêche sportive (www.farallon.com)



 Boussole de plongée

Fiche technique
- Diam. :  mm
- Période de fabrication : ?

Photo www.thescubamuseum.com

FEE & STEMWEDEL

Ancienne société étatsunienne située à Chicago (pour en savoir plus, cliquer ICI).  Modèle 1949 - Contemporain de la Guerre de Corée - (comparer avec WALTHAM).



(Photos vendeur Ebay sellingallmystuff2day)
Fiche technique
- Diamètre : 40 mm
- Hauteur : 10 mm
- Date de fabrication : 3-53

FEP (ФЭП en russe)

Le nom du fabricant russe ФЭП / FEP pourrait être l'abréviation de фотоэлектрические приборы (c.a.d. photoelectrical instruments) mais aucune info n'est disponible. pour l'instant. Deux modèles connus: Valeurs angulaires dans le cercle divisé ou en-dehors de celui-ci.


 Boîtier plastique
Diam. : 45 mm.
Marquage au dos : Сделано в СССР (Fabriqué en URSS)
Longueur bracelet cuir: 29 cm
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

FPM Holding - Freiberger Präzisionsmechanik

Société allemande sise à Freiberg (Saxe). Pour en savoir plus, cliquer ICI.


Comparer avec le dessin du mode d'emploi
(Cliquer sur les images pour les agrandir)

La conception est un mélange des deux versions du modèle AK39 de KADLEC.

Publicité parue dans une revue spécialisée		 Boussole pour sports nautiques

Fiche technique
- Diamètre : 60 mm
- Hauteur : 20 mm
- Poids : 70 g
- Divisions :
- Amortissement liquide
- Marquage luminescent d'après le mode d'emploi (facsimile disponible).
- Epoque : années fin 1950/début 60

Boussole de plongée,
modèles SPORT 10 et 11
Image agrandie: vue détaillée des deux modèles, 10 (gris, bracelet en similicuir) et 11 (jaune ou blanc)		 Fiche technique
- Diamètre : 55 mm
- Hauteur : 20 mm
- Poids : 41 g
- Divisions : 360 degrés par sauts de 5, sens horaire
- Amortissement liquide
- Epoque : années 1970-80 		Description de la boussole publiée dans la notice officielle pour plongeurs de l'Armée de RDA (son boîtier était gris).
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

- G -

GEODEZIA (Геодезия en lettres cyrilliques)

Entreprise de l'ancienne Union Soviétique. Appelée à l'origine, ateliers militaires de fabrication et de réparation de matériel de topographie de Saint Petersburg*, créée en 1918, transférée vers Tachkent et rebaptisée Geodezia (Géodésie). Elle fut rapatriée vers Moscou en 1923. En 1941, l'usine fut de nouveau évacuée vers Sverdlovsk où furent fabriqués des radars à partir de 1949. Elle fut alors rebaptisée Vector (BEKTOP). Voir aussi UOMZ (YOM3).
* военные мастерские по изготовлению и ремонту геодезических инструментов в Санкт-Петербурге
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

GUGK (ГYГK en lettres cyrilliques)

Ces initiales apparaissent dans un bandeau sur la face avant avec une fleur (edelweiss ?) ainsi que dans un cartouche au dos de la boussole ci-dessous. Le sigle GUGK (Glavnoe Upravlenie Geodezii i Kartografi) désignait en URSS l'office équivalent de l'IGN (Institut gégraphique national). Cet organisme portait vraisemblement le même nom en Bulgarie, du fait de la parenté des langues. La face arrière porte également  la mention suivante (transcription) : Kartno Geopriborna Fabrika Sofia, c'est-à-dire Usine de cartes et d'instruments géographiques de Sofia. Nous possédons cependant une boussole semblable faite par LEMAIRE en France et nous connaissons une version polonaise (collection de la fondation Tad. Kosciuszki) toutes deux fabriquées directement par ou sur la base de brevets de l'usine suédoise SILVA.





(Cliquer sur les photos pour voir les détails de la face et du dos)
Fiche technique
- Diamètre : 51 mm
- Hauteur : 13 mm
- Poids : 37 g
- Graduation : 360°
- Date de fabrication : années 1950?
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

- H -

HAND

John E. Hand & Sons était une entreprise étatsunienne (plus de détails ICI). En plus des compas de marine, cette société fabriqua des boussoles à bracelet pour les plongeurs de combat et les aviateurs. Il faut citer en particulier ceux développés pour l'U.S. Navy au début dans les années 1950 et 1960 (ci-dessous) utilisés par les unités de plongeurs-démineurs (UDT - Underwater Demolitions Teams, prédécesseurs des SEAL actuels).  La majorité des boussoles de la 1ère série (Mod 0) ont paraît-il été retirées du service et détruites par l'U.S. Navy à cause de leur trop grande radioactivité.
Photo de dr. : Badge de l'Unité 13 des UDT

Mk 1 Mod 0  (1954)



Photos Billy Schorr

Marquage au dos :
U.S.N. BU SHIPS
(US-Navy Bureau of Ships  = Direction des Constructions Navales de 1940 à 1966)
 Fiche technique
- Diamètre : ... mm
- Hauteur: ... mm
- Poids: ... g
- Graduation : 360° sur le pourtour
Mk 1 Mod 1 (date: 2/65)



(Cliquer sur les photos pour les agrandir)
Fiche technique
- Diamètre : 47 mm
- Hauteur : 30 mm
- Poids : 72 g
- Graduation : 360° sur le verre.

AVERTISSEMENT (SYMBOLE DE RADIOACTIVITÉ) SUR LE FOND ET LE CÔTÉ
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

HEALTHWAYS

Ancien fabricant étatsunien de matériel de plongée domicilié à Los Angeles, Californie. La société qui avait été fondée dans les années 1950 par Dick Klein termina ses activités en 1963. On connaît deux instruments à bracelet comportant une boussole surmontant le cadran d'un profondimètre. Celui de gauche dans le tableau ci-dessous est le modèle appelé MARINER. Il a été réalisé par le fabricant allemand DRÄGER qui n'est pas nommé hormis par les mots gravés dessus: West Germany / Pat. Pend. U.S.A. / HEALTHWAYS L.A.  CALIF.) mais dont les modèles sont très semblables. L'aiguille magnétique est fichée dans un disque transparent ajouré dont les divisions sont inscrites sur le bord tombé observable au travers d'une fenêtre latérale marquée des mots YOU ARE (...) LOOKING (lien vers photo) gravés de part et d'autre tout comme sur les boussoles de U.S. Gauge. L'autre est marquée Healthways et GERMANY sur le cadran mais l'aiguille est typique de WILKIE avec ses ailettes latérales de stabilisation.


Modèle MARINER
Photos dimaulo123

Photos lockefordpawnshop

HEINKE

Charles Edwin HEINKE (né le 4 sept. 1818 - mort en 1869) était le fils d'un forgeron allemand (Prussien) émigré à Londres. La société C. E. HEINKE & Co. Ltd fabriquait du matériel de plongée sous-marine.  Elle exista de 1844 à 1961, date à laquelle elle fut reprise par SIEBE GORMAN & Co. On trouvera de plus amples infos sur le site (anglais) : HEINKEKERN.

Cette boussole a très probablement été réalisée pour HEINKE par l'un des grands fabricants de boussoles de l'époque (Barker?).
(Cliquer sur la photo de g. pour voir les détails) 		Fiche technique
- Diamètre : 63 mm
- Hauteur : 24 mm
- Poids : 155 g
- Graduation : 360°
- Date de fabrication : années 1950?
- Marques à la peinture au radium sur le disque (en arr. de la flèche indiquant le Nord) et sous le verre (au niveau de repère 270° sur la photo de g.)
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

- I -

IKELITE

Entreprise étatsunienne sise à Indianapolis qui fabrique des boîtiers étanches pour appareils photo et caméras qui a aussi produit pendant plus de 50 ans un type de boussole courant (voir publicité). Deux autres modèles (ci-dessous) sont connus.


Modèle à fenêtre latérale - Marquage du dos Made in Finland
 Modèle sphérique fabriqué au Japon.

Fiche technique
- Diam. : 50 x 40 mm
- Hauteur :  25 mm

INDIC

Nom d'un instrument fabriqué par l'entreprise canadienne SCOS Ltd. Seul le prospectus ci-dessous atteste de son existence. Nous n'en connaissons ni réel ni en photo. D'après le mode d'emploi, il se serait porté à la ceinture et aurait ainsi permis aux chasseurs, randonneurs etc. de retrouver aisément leur chemin retour.




(Cliquer sur les photos pour voir les détails)



Fiche technique
- Diamètre : ? mm
- Hauteur : ? mm
- Poids : ? g
- Date du prospectus : août 1975
- Fabricant :


Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

- J -

JAPON

Boussoles japonaises - vendues sur le marché nord-américain comme étant des instruments portés par les soldats pendant la 2e G.M. AUCUNE PREUVE NI AUTRE INFOS DISPONIBLE POUR L'INSTANT.
Des boussoles de petite taille étaient fixées à des bracelets en plus de la montre. Certains boîtiers avaient des œillets soudés. Sur d'autres, le boîtier consistait en une seule feuille d'aluminum découpée pour former des œillets (voir photo de dr.).
Photo milcollec - Clic sur image : vue de la boussole seule



(Cliquer sur les images pour les agrandir)

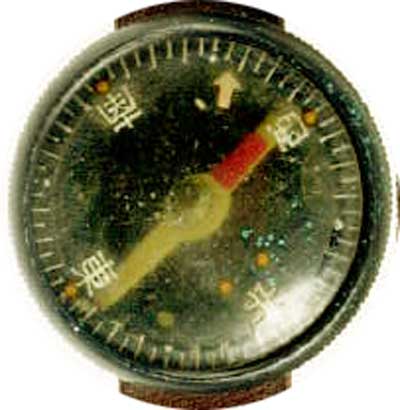

Sur cette boussole les caractères sont lus depuis l'extérieur et non à partir du centre. Elle était accrochée à un bracelet-montre.
Fiche technique
- Diamètre: 21 mm
- Epaisseur: 6 mm
- Poids: 8 g
- Graduation : pas de chiffres, uniquement les quatre points cardinaux (voir DIVERS / Points cardinaux - Chine) et 12 aires de vent en caractères chinois uniquement
- Pas de verrouillage de l'aiguille
Fiche technique
- Diamètre : 30 mm
- Epaisseur : 9 mm
- Poids : 10 g
- Graduation : 360° par deux, sens horaire
- Verrouillage de l'aiguille par rotation (quart de tour) de la couronne en forme de remontoir
- Le cadran est solidaire de la lunette et tourne avec elle.
- points lumineux : 2 au nord,
Texte gravé au dos : Tenir la boussole horizontalement pour obtenir une lecture correcte.


Boussole d'officier (2e G.M.)

(Cliquer sur l'image pour l'agrandir)
Fiche technique
- Diamètre : 34 mm
- Epaisseur : 12 mm
- Poids : 25 g
- Graduation : 360° par cinq, sens horaire
- Verrouillage de l'aiguille par levier latéral
- Flèche de cap peinte sous le verre (lunette rotative)
- Repères lumineux : radium

(Cliquer sur l'image pour l'agrandir)
 Fiche technique
- Diamètre : 33 mm
- Epaisseur : 12 mm
- Graduation : non chiffrée, repères lumineux (radium) et points cardinaux sous la lunette rotative
- Flèche de cap peinte sous le verre de la capsule  liquide


Existait aussi en version export (US) avec points cardinaux en anglais dont nous avons un exemplaire avec un nom gravé au dos de la capsule (lien vers photo) : Cabillis Guillaume

(Cliquer sur les images pour les agrandir)
Fiche technique
- Bracelet : cuir, étroit au centre (17 mm) et large aux extrémités (22 mm)
- Capsule en aluminium dans boîtier en laiton
- Diamètre ext. : 33 mm
- Epaisseur : 10 mm
- Graduation : 360° en sens horaire sur trois plages (chiffres et divisions), repères au radium (version US seulement)
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)
Après la 2ème GM, longtemps avant la Chine, le Japon a exporté des boussoles dans le monde entier et de nombreuses entreprises européennes et américaines firent fabriquer à meilleur prix leurs instruments là-bas. Nous possédons des catalogues datant du début des années 1960 d'une société appelée TOKYO COMPASS MFG. Co., Ltd. JAPAN qui semble avoir été reprise par la grande maison de vente par correspondance MITSUI & CO., LTD. sise au 2,1-CHOME SHIBATAMURA-CHO, MINATO-KU in Tokyo, Japan.
Des designs célèbres comme ceux de Taylor et des noms chargés d'histoire comme DOXA ont changé de nom et peuvent être reconnus dans les catalogues.
A dr. : instrument d'abord fabriqué par DACOR. En plus : le cercle rouge et la ligne jaune.
Voir aussi les boussoles de gousset japonaises.

Les pages des catalogues de Tokyo Compass Mfg. et de  MITSUI  / DAXO



Voir aussi ATCO
 Modèle Pathfinder (éclaireur, scout - à rapprocher du terme allemand Pfadfinder).


(Cliquer sur les photos pour les agrandir) 		Boussole datant probablement des années 50-60 dont le cadran noir-et-blanc semble reprendre le célèbre dessin de SINGER mais la ligne séparant les deux moitiés passe étrangement par un axe NE-SO incliné à 45° et c'est la moitié sud qui est sombre !
Fiche technique
- Diamètre : 38 mm
- Graduation : 360° par 5, sens horaire
- Verrouillage de l'aiguille par levier latéral
- Repères lumineux
NESCO (Yokoyama)
Bracelet fantaisie



 Disque rotatif
  		Dessin conventionnel (fabricant non indiqué, vente aux USA par SEARS)
Fabricant non indiqué
DOXA   avec couvercle
Descr. voir ci-dessus catalogue n° 336 estampillé ABOLISHED.

 Voir catalogue YOKOYAMA
  		DOXA  (cat. n° 218)
Instrument vendu 50¢ avec les céréales NABISCO Shreddies

JUMBO

Grande boussole (diam. 55 mm) de fabrication japonaise pour scouts et "Rangers" (ici : randonneurs).
Aucune autre information disponible.
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

- K -

KADLEC (Instrumentenfabrik Prag) - jlr / lhx / dxt / sbe / PAL

Ladislav KADLEC était un ingénieur tchèque. Il a fondé (dans les années 1920 ?) une entreprise qui fabriquait des boussoles et compas pour l'armée tchécoslovaque pendant l'entre-deux guerres, pour l'armée de l'air allemande (Luftwaffe) pendant la 2e guerre mondiale et pour l'armée populaire tchécoslovaque (ČSLA) sous le régime communiste. L'entreprise a été reprise par MIKROTECHNA en 1948 suite aux nationalisations. On trouve dans la documentation disponible au moins deux adresses différentes de Kadlec: PRAG VIII TROJA, Bei der Obstbauanstalt et PRAHA X, ŽIŽKOVA 10.
Pendant la 2e GM, l'Allemagne avait instauré un système de désignation confidentiel des entreprises à base de trois lettres. Celui de Kadlec était jlr (visible sur certaines boussoles à bracelet pour pilotes de type AK39) et dxt (voir compas pour avion, type OK42).
Image de dr.: logo de l'entreprise (LK) dans le coin en haut à gauche

Nota: Il existe une entreprise allemande du nom de KADLEC. Elle n'a pas répondu à notre demande d'information pour savoir s'il y a une realtion avec l'ancienne entreprise tchécoslovaque.

Modèles AK 39 / L 10 & LK 10
Le modèle précurseur de la célèbre boussole AK 39 était designé L 10. Les lettres LK sont très probablement les initiales de l'inventeur Ladislav Kadlec mais peuvent tout aussi bien être l'abréviation des mots tchèques Letecký Kompas (compas aéronautique). Le chiffre 10 était sans doute une désignation interne dans l'entreprise.
Photo Musée de l'Armée de Prague Vojenský Historický Ústav Praha

Cette boussole a équipé les pilotes de la Luftwaffe en deux versions différentes : l'une était noire (n° d'approvisionnement Fl 23235) et  présentait uniquement une ligne de foi lumineuse. L'autre (Fl 23235-1) était partiellement blanche et présentait sur le dessus un système de visée par mire et guidon. Par ailleurs, deux moitiés de disques blancs placés dans le fond permettaient de délimiter un angle.
Les lettres Fl sont l'abréviation de Fliegermaterial c'est-à-dire matériel aronautique. Les lettres AK sont l'abréviation des mots allemands Armband-Kompass (boussole de poignet ou à bracelet) et le chiffre 39 représente l'année 1939 lorsque l'Allemagne nazie envahit la Tchécoslovaquie et mit KADLEC sous sa coupe. Cette désignation participe de la logique appliquée pour les instruments comme FK pour Führer-Kompass (compass pilote) ou OK pour Orterkompass (compas observateur/navigateur, voir compas aéronautiques KADLEC, ASKANIA ou LUDOLPH).

NOTA: Une version postérieure à la 2e guerre mondiale était commercialisée par FPM's dans les années 1950s ou 60's (mode d'emploi disponible).


La raison sociale KADLEC Instrumentenfabrik Prag est la traduction allemande de Továrna Přístrojů Praha. Ceci n'est pas indiqué sur toutes les boussoles.

Cliquer sur les images pour les agrandir


Les premiers exemplaires étaient marqués LK 10 (lien vers photo) au lieu de AK 39. D'autres présentent le code confidentiel de 3 lettres: jlr
Photos Z. Brotesser		 Fiche technique
- Diam. : 62 mm
- Hauteur: 20 mm
- Poids : 80 g

Marques au revers :
- Armbandkompass (wrist-top compass)
- Bauart (fabricant): Kadlec
- Baumuster (modèle): AK 39 (ou LK 10)
- Werk-Nr. (Serial no.): xxxxx
- Anforderungszeichen (n° approvisionnement): Fl 23235

Dispositif de visée


Certains instruments présentaient des éléments rouges (lien vers photo).
 Dotation dès 1943
 (lien vers photo marquage sur boîte)

 Photo de dr. O. Dobrkovský
Vue de dessous montrant les deux demi-disques. Le modèle de dr. désigné LK 30 a été fabriqué après la guerre et présente le logo LK

Fiche technique
- Dim.: idem ci-dessus
- Réf.: Fl 23235-1
(Photo P. Miles)
Inscription spéciale sans le nom du favricant
V-Muster = Verbrauchsmuster (consommable / non réparable)

En plus, une date (de production?) était indiquée:
7. VI. 1943 (7 juin 1943)

Autres fabricants: C. Stockert & Sohn et PREMA avaient obtenu une licence
(photo de la lettre F. LIEBAU (voir son site Die Kompassmacher).
The compass was carried at the right wrist - if necessary together with an additional strap (pic below) over the suit's sleeve - or attached to the rescue vest (see pic. at r.).


Photographiee publiées par le Reichsluftfahrtsministerium probablement pour les besoins du training.

2 - Boussole fabriquée après la 2e guerre mondiale

Après la guerre, Kadlec fabriqua une boussole légère dont il existait deux versions :
• l'une à usage militaire appelée Náramková Busola vz. 53 (boussole à bracelet) présentant une double graduation: 360 deg. sens horaire, chiffres blancs et 6000 millièmes [système soviétique, voir menu Divers. / Divisions], sens antihoraire, chiffres rouges, points cardinaux en langue tchèque, triangle pour le nord, V, J, Z (voir menu Divers/ points cardinaux). Cette version qui équipait les fantassins de l'armée populaire tchécoslovaque ČSLA portait un code de trois lettres, soit lhx ou sbe, analogue au système appliqué pendant l'occupation allemande.
• l'autre à usage civil appelée Univerzální náramkový kompas (boussole à bracelet à usage universel) ainsi queTopograficka Busola, LK 34, présentant uniquement une graduation en 360° et sans points cardinaux. Elle était destinée à la randonnée, à la préparation militaire dans les écoles et ne portait aucune marque telle que code de 3 lettres. Voir mode d'emploi de la société nationalisée (Národny Podnik) PAL, domiciliée Holešovice, Prag VIII.
PAL était un conglomérat d'entreprises nationalisée dans la partie de l'ancienne Tchécoslovaquie correspondant à l'actuelle Tchéquie. Elle devint par la suite une société par actions sise à Prague-Kbely (Mladoboleslavská n° 15), puis déménagea dans le centre de Prague. Les lettres PAL sont généralement interprétées comme l'abréviation de Příslušenství Automobilů a Letadel (Accessoires pour automobiles et avions). L'histoire de PAL commence avec le décret présidentiel n° 100/1945 du 24 octobre 1945  sur les nationalisations (Source: T. Hrebik).

ATTENTION FAUSSES INFORMATIONS : Cette boussole n'a pas été fabriquée pour l'armée allemande (Wehrmacht) pendant le 2e guerre mondiale et un village du nom de Tagoldheim & Uetviller en Alsace n'a jamais existé contrairement à ce qu'affirment certains sites.

Modèle militaire vz. 53



(Cliquer sur les images pour les agrandir)		 Modèle civil LK-34



Visée par mire et guidon



Ligne rouge sur le fond transparent
Codes lhx et sbe.		 Modèles vz. 53 de l'armée populaire de Tchécoslovaquie (ČSLA) et civil LK-34

Fiche technique
- Diam. : 48 mm
- Hauteur : 20 mm
- Poids (bracelet inclus): 3o g
- Divisions :
. vz. 53 : 360 deg (chiffres blancs) et 6000 millièmes (syst. soviétique / pacte de Varsovie) chiffres rouges et points cardinaux en langue tchèque, triangle au nord. Marquage lumineux tous les 15 degrés.
- LK-34 : degrés seulement, chiffres blancs.
- Disque et fond transparents, échelle 9h-3h. Graduation en millièmes (vz.53) et en degrés (LK 34). Abréviation (dc - lien vers figure manuel) sur version militaire (= déclinaison ?)

Description manuel officiel de l'armée:



Photo T. Hrebik
Manuel armée vz.53


Photo sberatel.skybazar.cz  		Dépliant de PAL Version LK 34


Photo sbazar.cz		 Version LK-34 en tant qu'instrument topographique

 Documentation LK-34 dans
1) Vzdělávání členů SH ČMS (Sdružení hasičů Čech, Moravy a Slezska) - práce s mládeží - Education of members of SH ČMS (Association of Firefighters of Bohemia, Moravia and Silesia) - work with youth  et
2) STOPA – časopis pro děti a mládež  -  STEPP (footprint) - magazine for children and youth
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

KA-Y

Version bon marché en plastique de l'instrument célèbre du capt. Adrianoff, appelée en russe boussole pour débutants (компас ученический - liens vers photos de la boîte et du mode d'emploi).

KELVIN

Société plus connue pour les compas de marine (voir ce chapitre). Elle a cependant aussi fabriqué le modèle à éclairage intégré inventé par Chetwynd.

KIPZ (КИПЗ en caractères cyrilliques)

KATAV-IVANOVSK INSTRUMENT-MAKING PLANT, JSC ( Катав-Ивановский приборостроительный завод ) est une entreprise russe domiciliée 456110 Chelyabinskaya oblast, Katav-Ivanovsk, ul. Karavaeva 45 (voir son site en russe et anglais). Elle produit un large éventail de compas de marine mais aussi les modèles de boussoles à bracelet pour plongeurs KM40, KM40-H (pour plongeurs de combat, voir photo dans NVA) et KM40-H1 (photo de dr.).
NOTA : La lettre H de l'alphabet cyrillique correspond au N de l'alphabet latin.

KNM (KHM en caractères cyrilliques)

Instrument fabriqué dans l'ancienne Union Soviétique - AUCUNE AUTRE INFO DISPONIBLE ACTUELLEMENT.
Les lettres KNM sont les initiales des trois mots russes kompas, naroutchnii, magnetnii signifiant boussole, de poignet, magnétique

Boussole polyvalente de plongée et de marche, utilisable de jour comme de nuit.

La boussole KNM (KHM) se compose de trois parties principales : le corps de boîtier (4), la rose (3) et le châssis (7). Le corps de boîtier a la forme d'un cône tronqué réalisé en matière plastique transparente. La base du cône est reliée au châssis. Les graduations (8) sont gravées sur le corps. La boussole est graduée par pas de 10°. Les chiffres vont par pas de 30°. Deux flèches sont gravées sur le dessus du cône, parallèlement à la ligne de foi (0-180°). Elles sont accompagnées de deux éléments de visée : guidon (9) et cran de mire (2). Une tige-pivot sur laquelle repose la rose est fixée au centre du châssis. La rose est réalisée dans le même matériau que le corps du boîtier. La rose est actionnée par deux aimants parallèles l'un à l'autre. Une flèche est gravée sur le dessus de la rose. Les divisions, les flèches, le guidon et le cran de mire sont recouverts de peinture fluorescente permettant d'utiliser l'instrument dans l'obscurité.

Afin de réduire la pression différentielle sous l'eau, la friction de la rose sur le pivot et d'amortir les vibrations, le corps du boîtier est rempli d'un mélange d'eau et de 50% de glycol ou de 43% d'éthanol. Une petite bulle d'air de 8 à 10 mm de diamètre est conservée. La bulle est nécessaire pour empêcher la pression de monter dans le corps du boîtier lors de la dilation du liquide. Elle sert aussi à identifier la position de la boussole dans l'espace (dessus de la rose vers le haut). Lorsque la boussole est à l'horizontale, la bulle se trouve au centre du cercle (1) dessiné sur le corps du boîtier.
Le châssis en aluminium forme un cercle emprisonnant le corps du boîtier. Le châssis possède également un repère de cap (6) et deux barrettes (5) permettant de fixer le bracelet. Le corps de boîtier tourne facilement et permet d'afficher un cap à l'aide du repère.



(Cliquer sur la photo pour afficher une vue agrandie
de la boussole et du boîtier de rangement métallique)

Manuel de l'utilisateur (Fig. 51)
 Fig. 51. Boussole magnétique à bracelet
1 – cercle de positionnement de la bulle (recherche de l'horizontale)
2 – cran de mire
3 – rose
4 – corps de boîtier
5 – barrettes de fixation du bracelet
6 – repère
7 – châssis
8 – graduation
9 – guidon
 Fiche technique
- Dimensions
. diam. du châssis : 70 mm,
. diam. face sup. du boîtier : 55 mm
. hauteur : 35 mm
- Poids : 165 g
Retour à la RECHERCHE ALPHABETIQUE (Boussoles à bracelet)

SUITE
