Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

- L -

LABROUSTE

Le lieutenant français Labrouste avait conçu pendant la 1e G.M. un dispositif simple pour relever la position d'un avion ennemi non encore visible. Lire le texte complet sur l'image agrandie (Revue du Génie Militaire, janvier 1922). L'angle de site devait pouvoir être mesuré avec une boussole de type Peigné (voir plus loin).

LADOIS

Ladois-Froment était une entreprise française (constructeur des instruments de l’Ecole Spéciale Militaire) 69, rue Gambetta, Malakoff / Paris. Elle fut reprise par Doignon.
Nous ne possédons malheureusement aucune information précise concernant cette société. Toute aide sera la bienvenue.

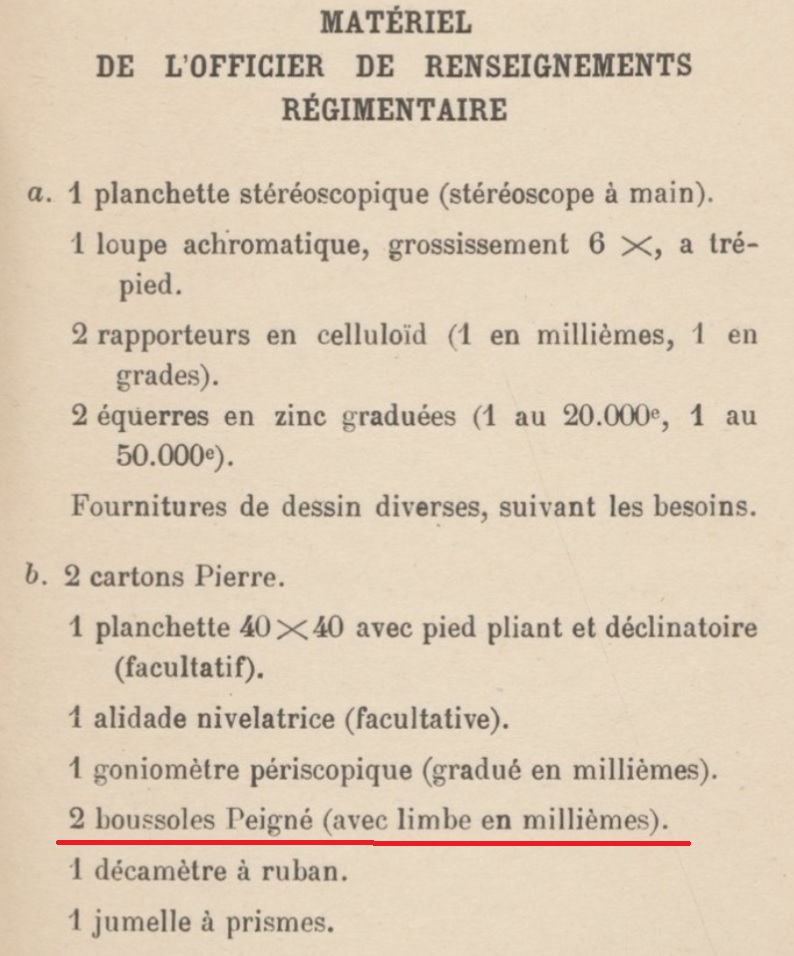

Ci-dessous : le célèbre modèle système du général Paul PEIGNÉ dans la version améliorée de 1873. La Revue du Cercle Militaire (RCM, éd. du 8 janvier 1888 - 3 p., copie disponible) indique que le gén. Peigné avait fait réaliser cette version de sa boussole par LADOIS. L'article la décrit en détail (4 fig.) et précise qu'elle a été adoptée par l'Ecole de Saint Maixent.

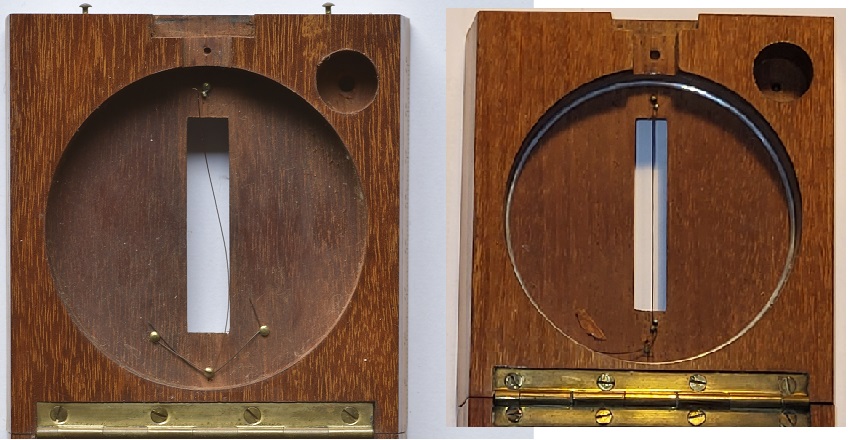

LADOIS a aussi fabriqué la version carrée en bois et/ou vendu sous son nom des boussoles de gousset.

	Ce modèle cylindrique métallique (dit "de Saint-Maixent") ne possédait pas le frein d'oscillations de l'aiguille par piston prisonnier typique des boussoles PEIGNÉ mais un simple levier manuel. (Utilisation des photos publiées sur eBay autorisée par le vendeur cl1663)	Fiche technique - Diamètre : env. 85 mm - Hauteur : env. 25 mm - Graduation : 360 degrés - Clinomètre: (aucune information) - Poids : env. 350 g - Date de fabrication : 1887
	Le catalogue MORIN de 1930 proposait une demi-douzaine de versions différentes	TACHÉOMÈTRE (env. 1890) Fiche technique (...) Signature: "Ladois-Froment à Paris" (Photos Moshe Fogel)

LAGUNA

Entreprise espagnole de Saragosse créée en 1880 par Amado Laguna der Rins (instr. de précision) et transformée en société anonyme en 1920. Les actions sont entre les mains de la famille. LAGUNA a  réalisé dans les années 1930 une version modernisée de la boussole BÜCHI mod. II. Voir aussi cette boussole à casier en bois.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

LAMB

Anthony Lamb a appris le métier chez un facteur d'instruments de Londres. Il eut des démêlés avec la justice lorsqu'il fit des casses avec un cambrioleur célèbre. Il fut condamné à la déportation vers les colonies (les futurs Etats-Unis). Après avoir purgé sa peine il s'établit comme artisan et devint l'un des premiers facteur dinstruments de l'autre côté de l'Atlantique. Cette boussole est antérieure à la guerre d'indépendance.  Son fils a également joué un rôle dans l'histoire des USA et combattit sous les ordres du général Washington au cours de cette guerre.

Photos Brian/surveyantiques.com (Cliquer sur les images pour les agrandir)

Fiche technique Longueur :380 mm Diam. : 134 mm Long. aiguille : 115 mm Hauteir pinnules : 152 mm Poids: env. 2 kg Date de fabrication : env. 1740 La signature : ALamb N York

L.A.T. - Les Accessoires Topographiques

Ancienne entreprise française (adresse : 44, rue Etienne DOLET - 94230 CACHAN) fondée le 1er janv. 1957 par le fils du directeur de SECRÉTAN. Elle fut ensuite rachetée par MORIN et devint MORIN-SECRÉTAN puis ensuite SRPI MORIN avant de disparaître le 25 décembre 2003.
L.A.T. produisait du matériel pour tous travaux de topographie.
Photo d'une page de catalogue ICI.
NOTA: COMPASSIPEDIA ne possède malheureusement aucune autre information concernant cette société. Toute aide sera bienvenue. Quiconque pourra apporter son aide est cordialement invité à nous contacter.

LATOUR

Dominique LATOUR était une entreprise française de matériel topographique sise au 13, Boulevard Voltaire à Paris et dont les usines étaient situées à Ligny-en-Barrois (Meuse). Son logo représentait un phare flanqué des lettres D et L ainsi qu'une banière marquée FIAT LUX. Elle avait été créée en 1857. La raison sociale fut changée en 1907 en D. Latour & Fils suite à la reprise par le fils Adolphe-Dominique. Les boussoles de petit format étaient majoritairement fournies par HOULLIOT. Le catalogue LATOUR proposait les célèbres modèles militaires des officiers français Burnier, Peigné et Rossignol (voir plus loin).

Photos A. Coubard (g.) et M. Collignon (dr.)	Cliquer sur les images pour les agrandir ou voir la page entière du catalogue.
Déclinatoire	Catalogue 1929	Fiche technique Voir à gauche

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

LAVAUZELLE

Lavauzelle est une entreprise française (imprimerie, matériel de bureau) créée en 1835. Elle a fourni pendant très longtemps la majeure partie des documents imprimés (cartes, documents officiels, littérature spécialisée) au Ministère de la Guerre.
1 . Réglette d'évaluation des distances pour officiers (1ère G.M.) avec tableau des échelles de pentes (comparer avec le tableau de la boussole du Général Peigné). Système identique à celui de la boussole Bézard. Son utilisateur en a coupé la partie supérieure sans doute pour pouvoir la faire tenir dans un poche d'uniforme avec rabat. La tangente à la coupure correspond malgré tout au zéro de la réglette.

(Cliquer pour agrandir)	Mode d'emploi (extrait du Précis de Topographie du Col. Mathieu, éd. 1939)	Fiche technique 1 - Descr. (voir ci-dessus) Dimensions : 150 x 30 mm - Curvimètre à molette (type Gaumet) - Tableau de correspondance des unités de mesures anglaises et russes - La réglette intacte possède une loupe à son extrémité.
		2 - Rapporteur spécial gradué en millièmes destiné à être utilisé avec une Boussole Directrice (ex.: MORIN, S-L). Fig. de g.: Note technique du Ministère de la Guerre

LAWES RABJOHNS Ltd.

Ancienne entreprise britannique. Les frères Lawes Brothers débutèrent en affaires en 1919. Dacres Rabjohns débutèrent en 1922. En 1936, il créèrent une co-société de ventes baptisée Associated Drawing Materials and Equipment Ltd. (Admel). En 1947, Lawes Brothers et Dacres Rabjohns fusionnèrent pour créer Lawes Rabjohns Ltd et en 1964 Lawes Rabjohns Ltd. fut rebaptisé Admel International Ltd (source : Gilai Collectibles).
Cet instrument fut très probablement fabriqué par F. BARKER & Son (voir catalogue plus haut) et vendu sous différents noms.

Boussole de type SCHMALCALDER, c'est-à-dire à prisme et pinnule articulés, équipée d'un miroir pour viser des points situés en dessus ou en dessous du plan, horizontal et de filtres de couleur pour viser des astres lumineux.

Fiche technique - Diamètre : 86 mm - Hauteur (fermée avec couvercle) : 30 mm - Hauteur (pinnule relevée) : 100 mm - Poids : 265 g

LECOMTE & DEGLISE

La société LECOMTE & DÉGLISE sise 3, rue Valette, 75005 Paris, avait été créée en 1900 et fermée le 3 juin 1985 (lien vers extrait registre du commerce). Elle était spécialisée dans le secteur d'activité de la fabrication d'instruments d'optique et de précision dont notamment les boussoles de la société TOPOCHAIX.

LEMAIRE

La sté. LEMAIRE (voir boussoles à main, à bracelet et de gousset) a également signé un instrument de type sitomètre.

LEREBOURS

LEREBOURS Noël-Jean (1761-1840) était Opticien de l'Observatoire Royal et de la Marine et du Bureau des Longitudes. Son atelier était situé Place du pont neuf à Paris. Son fils Noël Marie Paymal (1794-1855) lui succéda. Boussoles d'arpenteur avec signature (à dr.) et sans signature (voir tableau). La rose des vents est dessinée à la plume sur papier et parfois coloriée. Contrairement à la plupart des boussoles, sur celle présentée ci-dessous le nord n'y est pas symbolisé par une fleur de lys mais par la lettre N qu'un amour vise de sa flèche (liens vers photos). Ceci est une façon de se démarquer de la royauté car le symbole des rois de France sous l'ancien régime était la fleur de lys (autre exemple ICI - photo hotel_des_ventes) et ce N enluminé doit être compris comme l'initiale de l'empereur Napoléon Bonaparte. Les rayons vers les trois autres directions sont matérialisés par des caducées, symboles typiques du style dit empire. Cette boussole existe aussi en version déclinatoire. Le modèle sera construit pendant plus d'un siècle. Le catalogue MORIN (1930 env.) en présente deux versions.

Cliquer sur les images pour les agrandir		Alidade double pivotante	Fiche technique - Dim. : 205 x 192 mm - Divisions: 360°, précision ½ degré - Couvercle à glissière - Boîtier en bois, double alidade latérale pivotante - Douille à rotule. Epoque : env. 1800-1815
Petite boussole à clinomètre et niveau à bulle non signée mais la typographie particulière du N (repère nord), rappelant celui de la grande boussole ci-dessus, nous fait supposer que Lerebours en fut le concepteur. La mesure des angles de pente s'effectue en plaçant le socle sur le plan incliné et la bulle au centre du tube. La petite pointe indique l'angle sur le cadran gradué sur 100° de part et d'autre du zéro. Elle n'apparaît cependant pas dans le catalogue Lerebours de 1853.	Les trois trous de chaque côté témoignent des pinnules disparues.		Epoque : fin XIXe s. Dimensions : diam. 50 mm Graduation : 360°

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

LEUPOLD

Voir Boussoles à main

LEWERT

Boussole de mine signée LEWERT & Sohn, Berlin (Germany). A partir de 1873, Carl Friedrich Erdman LEWERT (le fils ?) apparaît dans le journal officiel Deutscher Reichsanzeiger (Mechanische und Telegraphenwerkstatt, Brüderstr. 14). Dans les années suivantes, d'autres adresses sont indiquées : Luisen-Ufer 11 (1897), Elisabethufer 5/6 (1909), Tempelhof, Lorenzweg (de 1921 à 1931, dernière entrée). Plusieurs éléments d'appareils électromechaniques (composants pour télégraphe et téléphone) sont connus, réalisés en coopération avec Siemens-Halske.

Photo Liekele Kuipers Cliquer sur l'image pour l'agrandir

Fiche technique - Dim.: 150 x 110 mm - Div.: 360° - Date de fabrication brobable: milieu du 19e s. La platine était vraisemblablement équipée de pinnules

Boussole de type Schmalcalder (prisme et pinnule déposés)

Type d'instrument dont le design a été repros par de nombreux fabricants aux U.S.A. (exemple: voir Rittenhouse).

LEZY

Marie Gustave LEZY, mécanicien de précision, né à Brienne le Château 27 mars 1867 au 7, rue Zacharie, Paris 5°, dcd à son domicle au 20 du boulevard Jourdan, Paris 14° le 11 février 1927, était un fabricant français de matériels électriques et de topographie. Son atelier créé en 1892 se situa successivement au 4 (en 1899), puis au 17 (en 1910) de l'ancienne rue Maurice Meyer qui se trouvait (selon Wikipedia) dans le 13° arr. près de l'actuelle rue de la Glacière. Il cessa apparemment ses activités peu après la 1ère guerre mondiale car il est déclaré 'rentier' dans les différents documents d'état civil conservés tels que le mariage de sa fille et son acte de décès.
(Source : ParisGenWeb et les services de l'Etat Civil des mairies)

Il signa vers le tournant du siècle une version améliorée du système du général PEIGNÉ. Cet instrument est désigné Modèle LEZY dans la Note Technique sur les Boussoles datée de 1931 (image de dr.) et présenté à côté de la version Peigné. Il s'en différencie par sa nivelle et son clinomètre intégré au couvercle. La visée des angles de site s'effectuait au moyen d'une rainure latérale ménagée sur le côté opposé à la réglette de 150 mm. Il ne présente par contre pas le manuel (propriété intellectuelle de Delagrave) habituellement collé sur les faces extérieures. Les deux orifices de la barrette de visée servent à verrouiller le boîtier en position fermée à l'aide de deux ergots coulissants.

On connaît de lui un autre instrument à trépied destiné apparemment à l'artillerie (voir 2e rangée du tableau ci-dessous). Il s'agit d'une équerre d'arpenteur (voir ce terme) mais graduée en millièmes et possédant en plus un index de mémorisation de relèvement et un éclairage électrique. Sa précision est cependant très aléatoire.

En bas, sur le devant, les deux ergots et en haut, la ferrure de verrouillage	Marquage au centre : G. LEZY / PARIS - Modèle déposé. (Cliquer sur les photos pour les agrandir)	Le clinomètre A droite : le dispositif de  déverrouillage et la rainure de visée	Fiche technique - Dimensions (fermé): 93 x 85 x 30 mm - Graduation: 360°, sens horaire - Nivelle sphérique - Clinomètre ("PENTES"): +/- 80 degrés, déverrouillage au dos par pression sur l'extrémité arrondie d'une tige élastique. - Epoque : Fin 19e/début 20e s.(1ère guerre mondiale)
Gravé sur le couvercle : Gve LÉZY À PARIS	Les deux vis de réglage : celle de g. peut glisser vers le haut par une fente et permet de désolidariser les deux parties pour remplacer la lampe - par exemple.	La vis de droite sert à régler l'intensité de l'éclairage via le patin d'un rhéostat (en position éteinte sur la photo). Au centre le trou de fixation de la lampe (douille à vis) : (Cliquer sur les photos pour les agrandir)	Fiche technique - Dimensions (diam. x h.) : 70 x 90 mm - Poids : 665 g - Rose des vents : opaque translucide - Graduation : 6400 mill. sens horaire - Index de référence : manuel, réglable par le haut - Verrouillage : néant - Fentes de visée : deux, espacées de à 90° - Eclairage : lampe électrique (manquante sur la photo) alimentée par batteries logées dans le tube-support (adaptateur de trépied) réglage d'intensité par rhéostat.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

LIETZ

A. LIETZ était une entreprise étatsunienne de San Francisco (plus de renseignements ICI).
Produits : entre autres instruments de topographie, cette boussole officielle du ministère des Eaux et Forêts qui est proposée dans le catalogue de 1959 en deux versions : 360 degrés ou 4 quadrants (comparer avec Keuffel & Esser).
Sur cet instrument, la position habituelle des directions est (E) et ouest (W) apparaît intervertie (permutation gauche-droite). Ceci est typique de certaines boussoles étatsuniennes pour géologues : la direction indiquée par l'aiguille est celle dans laquelle on regarde si l'on tourne sur soi-même avec la boussole dans sa main (voir "quadrant" dans DIVERS / Terminologie). Vous trouverez encore plus de détails (en anglais) dans ce Tutorial.
Autres produits : voir CHARVOZ

(cliquer pour agrandir)

STANDARD POCKET COMPASS - U.S. FOREST SERVICE Fiche technique - Dimensions : 83 x 75 x 18 mm - Poids : 190 g - Divisions : 4 quadrants - Matériau : aluminium, peinture noire - Niveau à bulle dans le couvercle (manquant et non figuré ni proposé dans le catalogue LIETZ de 1959) Correction de l'inclinaison de l'aiguille par contrepoids. La plage d'adaptation de la déclinaison est de plus ou moins 32,5 degrés, ce qui permet de l'utiliser depuis le Groenland jusqu'en Alaska.

LUDOLPH

LUDOLPH (lien vers l'article principal) a aussi réalisé une boussole bouble (Doppelkompass, lien vers photo BSH) servant de magnétomètre similaire à celle de BUSCH. L'étiquette autocollante marquée BUND indique qu'elle fait partie de l'inventaire de l'armée allemande (Bundeswehr) owner is the German Army, Bundeswehr) et la date (17.11.66) montre que ce vieil instrument a été réutilisé longtemps après la 2e GM.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

LUFFT

 LUFFT (lien l'article principal) est une entreprise allemande spécialisée dans la fabrication de baromètres. Elle produisit peu de boussoles, la plus connue étant le modèle BÉZARD, ainsi que quelques boussoles de gousset dont certaines étaient en fait importées de France (réalisées par Houlliot). L'instrument de dr. (photo Th. Steffen) a peut-être été fabriqué en réalité par BUSCH et distribué par LUFFT.
NOTA : Les points cardinaux Est et Ouest sont permutés et la graduation indiquée en sens antihoraire. Ceci était une disposition standard dans les mines des pays germanophones (voir Schablass) et l'est resté aux USA (v. Brunton).

LÜTTIG

Le nom de C. LÜTTIG (Berlin) apparaît sur un théodolite allemand datant du début du 20e s. Aucune autre information disponible pour l'instant.

(cliquer pour agrandir)

Fiche technique - Dimensions : - Divisions : 360°, par sauts de 0,5°. - Clinomètre : une moitié est solidaire de la lunette, l'autre du boîtier de boussole - N° de série : 1684 - Inscription gravée sur le tube de la lunette de visée:  F. V. St. 139

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

LUTZ

Cette boussole fabriquée au Japon est identique à celle marquée CHARVOZ qui est elle-même est une reproduction du boussole fabriquée par LIETZ . Le nom LUTZ a sans doute été choisi à cause de la ressemblance avec LIETZ.  Aucune autre information disponible actuellement.

Photo alantoda (Cliquer sur les images pour les agrandir)

Fiche technique - Dimensions : 118 mm de côté - Diam. : 95 mm - Clinomètre: +/- 90° - Echelles latérales sur deux côtés adjacents . simple, en pouces (4 1/2) et . double, en pouces avec division décimale de 0 à 4,50 et de 4,50 à 90. - Adaptation de la déclinaison magnétique par vis latérale.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

- M -

M1 / M2

La documentation officielle de l'U.S. Army (Field Manual 21-26 App. G) évoque une boussole désignée M1 qui était un prédécesseur de la M2 (voir Brunton). Il y est décrit indirectement dans la phrase suivante :
"One of the most important features of the M2 compass is that it is graduated in mils and does not require a conversion from degrees to mils as does the M1 compass".
Nous n'avons pas pu trouver jusqu'à présent de photo d'un instrument correspondant à cette définition. De nombreux sites désignent la boussole standard à lentille du fantassin étatsunien comme étant une M1 (voir Cammenga) mais ceci ne peut être exact puisque tous les modèles connus présentent les deux types de graduation (degrés et millièmes).
Le document FM 21-26, Ch. 9 décrit en détail la boussole à lentille mais ne l'appelle jamais M1.

M1918

Boussole à prisme de conception britannique. Elle apparaît dans les catalogues de F. BARKER dès 1909 (voir dans les LIENS le site www.TRADEMARKLONDON.com) à côté de la boussole à prisme de 4 pouces (10 cm) de diamètre décrite dans le manuel de P. Dériaz THE PRISMATIC COMPASS de 1917. Il s'agit d'un instrument présentant un clinomètre intégré et qui pouvait être utilisée avec différentes pièces d'artillerie dont l'obusier français de 155 mm type M1918. Le plan 3 vues (au centre) est extrait du manuel de maintenance réf. TM 9-1595 datant de la même époque et réimprimé pendant la Seconde Guerre mondiale par le ministère de la Guerre (War Department) des Etats-Unis en 1943.

Catalogue BARKER (1909)

Manuel de maintenance  (copie disponible sur demande en fr. ou en angl.)

Fiche technique - Diamètre : 100 mm (4") - Hauteur : .. mm - Poids : ... g

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

MachPriborIntOrg (Машприборинторг en lettres cyrilliques)

Nom d'une entreprise de l'ancienne Union Soviétique située à Moscou (voir GK-2).

MEISSNER, A.

Ancienne entreprise allemande de Berlin fondée en 1820.
On connaît de cette entreprise un catalogue daté de 1910 proposant diverrs instruments de géodésie et intitulé : Von A. Meissner ist ein Katalog für das J. 1910 bekannt: "Illustrirter Katalog und Preis-Verzeichniss über geodätische Instrumente, Messgeräthe, Reisszeuge etc: Erzeugnisse der mechanischen Werkstätte für wissenschaftliche Präcisions-Instrumente von A. Meissner (Inhaber: H. Müller & F. Reinecke) Mechaniker und Optiker Berlin W., gegründet 1820."

Photos E. Horsfield (Cliquer sur les images pour les agrandir)

Fiche technique - Dimensions : ? mm - Divisions : 360° sens anti-horaire - Aiguille magnétique : deux barreaux parallèles entraînant un cercle divisé. Boîtier à pinnules rabattables et sacoche en cuir ajourée du même type que la boussole de SPRENGER mais la capsule contient un liquide amortissant les oscillations et le fond est ondulé comme une capsule de baromètre pour tenir compte des variations de volume du liquide en fonction de la température et de la pression atmosphérique.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

MEOPTA

Entreprise tchécoslovaque né de la fusion de deux sociétés nationalisées, OPTIKOTECHNA et Srb a Štys Praha (SP / SŠP, voir plus loin) en 1946. Son code industriel confidentiel sous le régime communiste était xbk (lien vers un modèle militaire). Voir aussi les boussoles de marche.

Photos Houcke  (cliquer sur les images pour les agrandir)

Logo et fenêtre du clinomètre - Réglette latérale et viseur

Fiche technique - Dimensions : 130 x 10 x 65 mm - Nivelle sphérique - Graduation : 360° sens horaire et de 0 à 24 sens antihoraire. Points cardinaux : N.W.S.E imprimés à l’envers pour être lu dans le miroir - Clinomètre de +/-110° déverrouillé grâce par un bouton-pression situé sur le côté droit - Visée angles de site par cran de mire et guidon rétractables sur le côté droit - Au dos : fenêtre ronde transparente sous le cadran permettant un éclairage par en-dessous - Echelle de 10 cm au 1/1000e sur le côté droit

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

MERIDIAN

Ancienne société suisse (pour en savoir plus, cliquer ICI).
NOTA : Ne pas confondre avec le modèle MERIDIAN créé par la société allemande WILKIE et encore produit par son successeur K&R (voir aussi catégorie Boussoles à main).

Modèle MK-2001		Cliquer sur la photo pour l'agrandir Fiche technique - Dimensions (pliée) : 65 x 50 x 18 mm - Poids : 80 g - Graduation : 400 grades - Sacoche en cuir, fermoir par bouton pression	La boussole fixée sur un trépied (catalogue)
Modèle Oulianoff MG-3002 Cliquer sur la photo pour visualiser la réglette assemblée	Dans la partie verticale : les optiques du clisimètre et télémètre stadimétrique double. Ce système est identique à un projet de brevet établi par BÜCHI mais qui n'a pas été ou demandé ou accordé. Cliquer sur les photos pour les agrandir	L'instrument assemblé (catalogue) Dispositif latéral de mesure des pendages:	Fiche technique - Dimensions (pliée) : 75 x 55 x 35 mm - Poids : 340 / 175 g - Graduation : 400 gr. - Clisimètre pendulaire : . échelle du haut : +/- 90° . échelle du bas (précise) : +/-15° - Clisimètre et télémètre stadimétrique double (image : voir plus loin le lien Table de conversion) . oculaire g. : 0 (horizontale) à 90° vers le haut . oculaire dr. : (idem vers le bas) (Cliquer sur les liens pour voir les éléments cités) - Table de conversion (papier) - Règle (en trois éléments) - Sacoche - Clisimètre Mode d'emploi (8 p.) disponible

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

METPRIBOR (метприбор)

Ancienne usine d'Union soviétique située à Leningrad qui fabriquait des instruments de mesure. On connaît comme autres instruments des curvimètres. L'abréviation TOMP / ТОМП signifie: Треста оптико-механических производств c'est à dire Trust of Optical and Mechanical Production.

Mikhalovski - Touroff (Михаловский - Tуров)

MIKHALOVSKI et TOUROFF (Михаловский - туров) ont développé au début du 20ème s. un système de visée pour l'artillerie. Pendant la 2ème G.m. un autre système comparable au goniomètre boussole (Aiming Circle M1) a aussi porté leur nom.

	Photos archives Féd. de Russie		Fiche technique Cliquer sur l'image pour visualiser un plan trois-vues
L'inscription en russe север синий signifie 'nord bleu', c-à-d. que la moitié bleuie de l'aiguille indique le nord. Cliquer sur le lien pour visualiser l'instr. assemblé. Fabriqué par UOMZ.			Fiche technique Cliquer sur l'image pour visualiser le système complet et sur le lien suivant pour voir la description de la boussole.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Mitrailleuses (boussole spéciale pour compagnies de ~ )

Cet instrument fut utilisé pendant la 1ère G.M. Il est décrit dans la Note Technique sur les Boussoles (1931, disponibles, voir  boutique) comme étant une boussole spéciale d'un type déjà ancien pour compagnies de mitrailleuses (C.M.). Voir détails et photos concernant les C.M. sur le site Pages d'histoire 14-18.
Les boussoles utilisées dans les Maschinengewehr-Scharfschützen-Abteilungen de l'armée allemande étaient du type présenté aux articles VOIGTLÄNDER et PESSLER.

(Cliquer sur les images pour les agrandir)

Image extraite de la description dans la Note technique sur les boussoles (1931)

Fiche technique - Dimensions (fermée): 80 x 80 x 25 mm - Poids : 150 g - Divisions : 6400 mill., sens hor., points cardinaux à la peinture radium bordurée de noir - Fabricant inconnu - Verrouilage aiguille: automatique, Il faut appuyer sur le bouton (F) pour déverrouiller/ freiner l'aiguille. - Visée: 2 alidades à fente et trous ronds

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

MORIN

Ancienne société française (pour en savoir plus, cliquer ICI). MORIN était aussi un revendeur* qui avait équipé les armées et l'industrie depuis la fin du 19e s. Le catalogue de 1930 permet de juger de l'ampleur de sa gamme de produits. MORIN était spécialisée dans le domaine des instruments de topographie. Les divers matériels sont présentés ici en regard de leur croquis extrait du catalogue.
* L'un des ses plus grands fournisseurs de boussoles était Collignon-Houlliot.
Tachéomètre : voir ce mot pour une description générale et cliquer ICI pour la description du modèle MORIN. Le plus ancien instrument (lien vers photo transmise par D. M. Farrioli) que nous connaissons apparaît dans un livre daté traitant de l'établissement de la carte des lignes isoclines de l'Espagne (Magnetismo Terrestre, Madrid 1919).
Voir aussi les boussoles de gousset, à main et les compas de marine. À voir aussi dans les liens, l'adresse du GÉOMUSÉE.

(Cliquer sur les photos pour les agrandir)

		Fiche technique - Diamètre : 80 mm - Epaisseur (repliée) : 27 mm - Hauteur (pinnules déployées) : 60 mm - Poids : 310 g
		Fiche technique - Diamètre : 80 mm - Epaisseur : 12 mm - Poids : 110 g Voir aussi les modèles ARPENTEUR
	Cette boussole possède un clinomètre dont la référence zéro se situe sur une tangente au boîtier définie par le point d'appui d'un levier escamotable. Un tiroir traversant la bélière permet d'immobiliser et de libérer l'aiguille (exemple : voir Collignon-Houlliot). Le Cybermusée possède aussi un modèle similaire portant le nom du fabricant italien d'instruments d'optique SALMOIRAGHI.	Boussole de géologue, en cuivre, à tirage pour les pentes, double fond gravé et cercle épais divisé au pourtour, suspension cachée dans la bélière, barreau, chape d'agate Fiche technique - Diamètre : .. mm - Epaisseur : .. mm - Poids : ... g
		Fiche technique - Diamètre (boussole) : 90 mm - Hauteur (boîtier fermé) : 30 mm - Hauteur : (pinnules déployées): 75 mm - Poids : 200 gr Version export, points cardinaux en anglais
		Modèle GOULIER (...) Fiche technique - Dimensions: 70 x 70 x 15 mm - Poids: 50 gr
	DÉCLINATOIRE Fiche technique(...)	NOTA: Le Cyber-Musée des boussoles et compas ne possède malheureusement pas cet objet dont la photo a gracieusement été mise à notre disposition par un visiteur. Nous en présentons 4 autres : voir RICHER, SECRETAN (et deux no name).
	...	Voir plus loin l'article rapporteur carré consacré à cet instrument.
	Boussole spéciale appelée poche de mineur Autres fabricants connus : SECRÉTAN et FPM.	Fiche technique -  (voir description).
Boussole dite de Berget Catalogue Morin n° 9925	La boussole seule (malheureusement sans prisme de lecture). Comparer avec l'instrument réalisé par Houlliot	Fiche technique - Dimensions (hors tout) : 110 x 85 mm - Diamètre boussole : 40 mm - Graduations : 400 grades - Poids : 85 g
	Sitomètre de type anglais. Une boussole peut être fixée sur le tube renfermant l'optique de visée. (Voir un exemple dans l'article Sitomètre ABNEY Level)	Fiche technique - ...
		MORIN associé avec SRPI réalisa aussi une version moderne en aluminium du système du Général Peigné (voir plus loin). (Photos Jaypee -  coll. part.)
	Cliquer sur l'image ci-dessus pour voir l'intégralité de la page	Equerres, pantomètres et goniomètres d'arpenteur Morin préconisait les modèles cylindriques alors que Secrétan les fabriquait de forme octogonale.

GNOMOSTAPHYMÈTRE "NÉEL" Photos M. Bergouignan (Lien vers prospectus et photos)

(1)

(2)

Equerres et pantomètres La verticalité de l'instrument de gauche est assurée par la mise face à face de deux repères à l'aide d'un bouton moleté (photo de dr.). La boussole était fournie par Houlliot Dimensions: hauteur 230 x 60 mm (diam. boussole) Les instruments plus récents (1 et 2) ne possédaient apparemment pas de boussole 1 et 2 - Les dessins de ces deux instruments désignés (1) niveau à collimateur et (2) omnimètre à collimateur sont issus d'un catalogue MORIN datant des années 1960. Ces instruments plus récents ne possédaient apparemment plus de boussole. Cliquer sur les images pour voir la descr. complète.

MORIN a commercialisé dans les années 1960-1970 une boussole d'inclinaison fabriquée par Collignon-Houlliot. Elle possédait un talon d'appui mais était pour le reste en tous points identique à celle décrite (sans dessin) dans le catalogue de 1930.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

- N -

NÉEL Louis

Louis NÉEL était un savant célèbre pour ses travaux sur le magnétisme. C'est sans doute en son honneur que l'instrument ci-dessus appelé gnômostaphymètre "Néel" à été baptisé ainsi.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

- O -

OERI

Johann Georg OERI est né à Zurich en 1780. Après une formation de tourneur / orfèvre il a suivi une spécialisation de mécanicien à Paris chez Jean Niclas Fortin pour apprendre à fabriquer des baromètres et des instruments d'optique. On peut aussi lire dans certains documents qu'il aurai suivi cette formation auprès d'Etienne Lenoir, un autre mécanicien réputé, mais ceci n'est étayé par aucune preuve. On connaît un portrait de lui exécuté par son frère Hans Jakob.
Source: https://www.goldschmid-aneroide.com/firmengeschichte/johann-georg-oeri/

(Cliquer sur les images pour les agrandir)

Fiche technique Dimensions - Ø : 72 mm - Hauteur : 22 mm - Poids : 180 g Marquage sur disque : Oeri in Zürich Gravure au dos: E et M de part et d'autre de la croix suisse: Equipement Militaire ? Photos Th. Steffen

O'GRADY HALY

Richard Hebden O'GRADY HALY* était un officier britannique (né le 22 février 1841, dcd le 8 juillet 1911 dans le rang de General Major) qui inventa lorsqu'il était Lieutenant-Colonel un système de boussole à prisme et clinomètre combiné qui porte son nom et fut fabriquée par ELLIOTT Bros.
* Portrait et CV : cliquer ICI.

OSTOYA

G. Ostoya était un (officier ?) et inventeur. Il fit fabriquer ce système original par E. Kraft à Vienne. Description complète en allemand dans l'article " Eine neue Handboussole von G. Ostoya" (une nouvelle boussole de marche conçue par G. Ostoya) paru dans la revue Polytechnisches Journal (éd. 1877), accessible en ligne sur le site de l'université Alexander von Humboldt de Berlin ICI.

Images numérisées par l'Université A. v. Humboldt (Cliquer sur l'image pour l'agrandir)

Fiche technique - Dimensions : aucune information disponible - Poignée rabattable à la face inférieure - Principe technique : cet instrument est un déclinatoire de précision. L'aiguille est prisonnière des deux boîtiers (F). La mesure de la visée s'effectue en tournant le dispositif à engrenage (T). La valeur angulaire (précision revendiquée 20 minutes d'arc) se lit à l'aide du vernier externe. (Pour plus de détails, consulter le texte exhaustif publié sur le site internet cité plus haut - nous pouvons fournir une traduction si nécessaire).

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

- P -

Państwowe Zakłady Pomocy Szkolnych

Państwowe Zakłady Pomocy Szkolnych était une entreprise d'état polonaise créée à Varsovie en 1949 et qui a existé jusqu'en 1973. Comme son nom l'indique, elle fournissait des instruments destinés à la formation des étudiants des écoles professionnelles des mines et de topographie.

Photos hipermetalo

Fiche technique Dimensions  - Boîtier : env. 150 mm de côté - Diam. boussole : env. 100 mm La face inférieure est creuse sans marques (lien vers photo).

PARKES

 James Parkes était un fabricant anglais d'instruments de mesure essentiellement optiques et mathématiques. Nous supposons qu'il s'inscrivait peut-être dans une longue lignée, car aux alentours de 1590, un certain Robert Parkes, évoqué par Simon Forman dans son ouvrage Longitude, fabriquait déjà des instruments d'observation astronomique. Il créa son entreprise en 1839. Son fils lui succéda et la sté. fut rebaptisée James Parkes & Son (1843 – 1862). Son siège était situé au 5, St. Mary’s Row, à Birmingham.
Description de la gamme de produits dans le catalogue de l'année 1848 :
"Measuring tapes, land chains, mathematical instruments, miners' & mariners' compasses, watchkeys, seals etc."  (mètres à ruban, chaînes d'arpenteurs, instruments de mathématique, boussoles de mineurs et compas de marine, cléfs-remontoirs pour montres, sceaux etc.)
La marque de fabrique de (logo) de Parkes représentait un œil humain (gauche) ouvert avec le sourcil. Ce logo apparaît de chaque côté des armoiries de la Grande-Bretagne sur un catalogue de 1867.
(Photo de droite - cliquer pour agrandir).

La boussole avec ses alidades déployées (comparer avec l'instrument réalisé par  FENNEL ou MORIN, ci-dessus).

Fiche technique - Diamètre (alidades repliées) : 60 mm - Diamètre (alidades déployées) : 70 mm - Hauteur (fermé, avec couvercle) : 21 mm - Poids : 120 g (Photos : TRADEMARKLONDON)

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Pays-Bas - Manufacture d'Etat pour Matériel d'Artillerie

Boussole d'artillerie pour batterie de canons réalisée par le Staatsbedrijf der Artillerie-Inrichtingen.

La visée s'effectue par le biais d'une alidade et les valeurs angulaires se lisent dans le petit miroir carré. (Cliquer sur les images pour les agrandir) Photos M. Langner

Elle s'utilisait conjointement avec des jumelles et un trépied. Le sens des lettres (DFHLN) est inconnu. Chaque boussole présente une suite de lettres différente. Au-dessus de l'échelle ext. en 6400 mill. est gravée sur le flanc une échelle des coefficients de correction (voir photo ci-dessous - dessin cliquer ICI. Merci de nous aider à comprendre son utilisation.)

Fiche technique - Long. déployée : 201 mm - Long. repliée : 128 mm - Diam. (bol) : 83 mm - Diam. (disque) : 52 mm - Graduation : 6400 mill. - Poids : env. 480 g Description en néerlandais (photo T. Brink) : Trad. deTeeken: signe (plus ou moins)

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

PEIGNÉ

Paul PEIGNÉ était un officier qui enseigna la topographie à l'école de St-Cyr de 1873 à 1876. C'est durant cette période (il n'était alors que capitaine) qu'il inventa le système qui porte son nom (pour en savoir plus, cliquer ICI). Il est probable qu'il se soit inspiré du modèle créé par Melle DUPUY en intégrant la mesure des pentes au cadran de la boussole et en y ajoutant le manuel collé sur les faces externes. Voir aussi les systèmes LEZY et HOSSARD.

Le système Peigné ne semble pas avoir fait l'objet d'un brevet et fut fabriqué ou commercialisé par plusieurs sociétés françaises (LADOIS, MORIN, S-L, PONTHUS, etc.) depuis environ 1875 jusque dans les années 1960, et les textes imprimés par DELAGRAVE & Cie. La boussole la plus ancienne indique son grade de capitaine, la suivante celle de Lieutenant-Colonel, les plus récentes celui de Général. Nous ne connaissons pas de modèle indiquant son grade de Commandant. Elle est décrite comme étant le modèle réglementaire dans le Manuel du Gradé d'Infanterie daté de 1914 où elle est cependant encore désignée boussole du capitaine Peigné ! (Voir photo de droite, cliquer pour agrandir). Elle est également listée parmi l'équipement régimentaire de l'officier de renseignements (2 boussoles), la Section Topographique de Division Isolée (STDI) en possédant 3.

Le principe de sa boussole a été modifié plusieurs fois et adapté aux progrès techniques, passant du boîtier carré en bois au boîtier carré en bakélite puis au boîtier cylindrique métallique équipé d'un curvimètre à molette (modèle dit "de Saint-Maixent" fabriqué par Ladois).

Descr. : Boussole portative équipée d’une alidade pouvant être utilisée pour mesurer les angles de gisement et de site (en degrés ou en millièmes). L’échelle de l’inclinomètre est souvent imprimée à l’envers de manière à pouvoir être lue dans le miroir. Un manuel d’utilisation est imprimé sur chaque face externe des boîtiers carrés. Les oscillations de l’aiguille peuvent être ralenties et limitées à l’aide d’un piston-frein coulissant au travers de la vis de verrouillage de l’aiguille aimantée.
L'étude de ce système ne serait pas complet si l'on n'évoquait pas les autres boussoles dites directrices créées à la même époque ou peu après par Rossignol, Desombre ou Delcroix.

La boussole-alidade syst. PEIGNÉ telle que présentée dans le catalogue MORIN 1930 (cliquer sur l'image pour voir le texte complet du catalogue)	Versions en 360° signées "Capitaine Peigné, 1874" et "Colonel P. 1897". Il y a aussi eu une version signée Lieutenant-Colonel (lien vers photo) - son grade à partir de 1883. Le manuel du gradé d'infanterie 1914 la désigne encore "du Capitaine Peigné". Photo de g.: A. Coubard	Version militaire (6400 mill.) signée Gal Peigné, 1916. La mention Général Peigné n'apparaît qu'après sa promotion au grade de gén. de Brigade (lien vers la photo du dossier. Source : archives de l'Armée) intervenue en 1898. Il y aurait eu des modèles signés "commandant Peigné" mais nous n'en avons pas de trace.
Version en bakélite, voir S-L	Manuel de l'utilisateur : version courte collée sur chaque face ou version longue, 4 pages (à dr.) Photo de g.: A. Coubard À dr. : manuel complet (4 p., copies disponibles, voir dans notre boutique) Le crin pouvait être fixé par 2 ou 4 clous (cliquer pour voir photo groupée) Photos A. Coubard	Fiche technique - Dimensions : 92 x 90 x 35 mm - Dim. de la version "capitaine" : 84 x 87 x 29 mm - Diamètre de la rose : 70 mm - Graduation : 6400 mill., sens horaire - Angles de pente : 0-1000 ascendant et descendant - Poids : 200 g - Règle latérale (boîtier déplié) : 160 mm Le capt. BRÈCHE de l'Ecole de St-Maixent a publié en 1911 le manuscrit de son cours de topographie (lien vers photo) dans lequel il décrit entre autres cette boussole en précisant que "le plan vertical de la visée est déterminé par le milieu de l'intervalle qui sépare DEUX CRINS tendus dans la fenêtre" mais ce dispositif ne se trouve pas sur tous les instruments.
Modèle 1886 métallique dit "de Saint-Maixent" (école mlitaire) A dr.: Curvimètre à molette pour 5 échelles : 1:50.000e, 1:80.000e, 1:100.000e, 1:200.000e et 1:320.000e	La 1ère signature de Peigné apparaît sur un document daté de 1871 et était différente celle sur les boussoles estampillées "général". Elle a été gravée sur les boussoles de Ladois métalliques et parfois aussi sur les boîtiers en bois.	Fiche technique - Diamètre : 83 mm - Hauteur : 26 mm - Graduation : version civile 360°, version militaire : 6400 mill., sens horaire - Clinomètre : +/- 50° - Poids : 320 g - Réglettes pliantes : 70 mm Elle était aussi fabriquée par LADOIS (cliquer sur le lien pour lire la description tirée du catalogue Ponthus & Therrode de 1907)
	Modèle similaire mais non signé. Le cadran probablement fabriqué par HOULLIOT était en métal et non imprimé sur papier, les graduations (360° sens hor., clinomètre +/- 30°) gravées et peintes en noir. Les crochets de fermeture étaient massifs et plus solides. L'encoche de visée était arrondie aux extrémités.	Fiche technique - Dim. : 930 x 930 x 31 mm - Réglette latérale : aucune Au dos, un mode d'emploi différent fait état dans le NOTA d'une table portative de MARTEL dont nous ne connaissons encore rien.
	Photo de g. : Version Houlliot Fiche technique - Dimensions : 87 x 87 x 33 mm - Poids : 150 g - Matériau boîtier : acajou	Il a été sérieusement proposé d'utiliser la boussole pour calculer l'altitude des aéronefs... (extrait de la revue du Génie Militaire

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

PESSLER & SOHN (P & S)

Portrait : Ancienne entreprise allemande de Freiberg en Saxe. Créée sans doute au tout début du 20e s. Matériels d'observation astronomique et de géodésie divers.  Elle fut nationalisée et intégrée en 1951 dans le groupe devenu FPM.

Photo Jaypee coll. priv.

Photo feltfedora Cliquer sur les images pour les agrandir

Fiche technique (boussole noire) Dim. : 100 x 80 x 15 mm, Ø boussole : 65 mm Comparer avec la boussole similaire signée Voigtländer.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

PEST / BUDAPEST / Hongrie

Le nom du fabricant n'a pas encore été déchiffré (S. Weirant ?), mais la ville où il œuvrait était PEST, actuellement un quartier de Budapest (source : Dorotheum, Vienne Autriche) depuis la fusion en 1873 des trois villes Buda, Obuda et Pest.
Décoration de l'écrin par estampage rehaussé par dorure du cuir : arabesques et rosaces sur le pourtour, motif type caducée dans chacun des coins.

Photos Hönigsberger

Cliquer sur les images pour les agrandir

Arabesques et caducées sur l'écrin

Fiche technique Dim. boussole : 100 x 100 x 22 mm Ø : 90 mm Dim. écrin : 120 x 120 x 33 mm Limbe : 4 quadrants (90°) repérés par les lettres A, B, C et D disposées en sens horaire au centre autour de la rose des vents. Points cadinaux : latin (voir. menu Divers) Date de fabrication : env 1790-1820

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

PHYSICA

Ancienne entreprise finlandaise sise à Helsinki. Elle n'exista probablement qu'une dizaine d'années. Les deux seuls instruments connus sont celui-ci utilisé par le ministère des forêts (Metsähallitus) et une boussole à bracelet décrite à l'article consacré à SUUNTO et qui ont tous deux été fabriqués dans les années 1930.
 Les orifices de la pinnule servaient à évaluer grossièrement un angle de site (pente).

Vue de dessus : Le limbe et son vernier

La pinnule et ses cinq orifices

Fiche technique - Hauteur : 50mm - Diam. : 150mm - Hauteur pinnule : 50mm - Entraxe orifices pinnule : env. 12 mm - Poids : 2 kg - Aiguille magn. : losangiforme avec un long trait  blanc côté nord, amortissement liquide. Photos G. Plumb / Ci-dessus: la poche en cuir

PISTO & SCHIEK

Ancienne entreprise allemande sise à Berlin de 1824 à 1836. Carl Philipp Heinrich Pistor (* 3 janv. 1778 à Berlin; † 2 avril 1847 Berlin) était un inventeur (appareils optiques) et un pionnier de la télégraphie optique. En 1824, Pistor s'associe avec Friedrich Wilhelm Schiek qui avait été son fournisseur de divers équipements depuis plusieurs années. Le plus ancien instrument signé „Pistor & Schiek“ est l'étalon de Prusse de 1816. Leur coopération se termine en 1836. Source : Wikipedia (allem.).
Un téléscope est fixé sous la boussole. L'adaptateur de trépied (lien vers photo) se différencie de tous les autres systèmes connus. Une vis sans fin assure une rotation précise de l'ensemble boussole-téléscope.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Planchette

L'outil appelé planchette est une tablette montée sur trépied, parfois par le biais d'une articulation à rotule pour pouvoir être placée horizontalement (photo de g.: catalogue Morin, env, 1930). La gravure montre un modèle simple sur lequel reposent une boussole de type Peigné et une alidade à pinnules. Il s'agit également de simple supports accrochés au cou et tenus devant soi. Un catalogue de Ponthus & Therrode (env. 1910) montre un soldat qui en porte une et prend une visée avec une boussole Peigné.
Cet instrument est appelé plane table en anglais et Messtisch en allemand.

Le terme planchette a également été utilisé dans un ancien catalogue allemand (gravure de dr., cliquer sur l'image pour voir la descr. compl.) mais il s'agit là en fait d'une erreur : la description montre bien qu'il est seulement question d'une boussole à "ailettes", comme l'exprime un catalogue français de la même époque. Une telle boussole désignait ainsi un instrument pouvant être fixé à la planchette au moyen de punaises ou de vis et dont la désignation exacte est déclinatoire (voir ce terme). Houlliot en produisait avant la 1ère G.M. (photo modèles russes) et l'on peut aussi en voir un exemple avec les points cardinaux en russe ancien dans un catalogue Stockert daté de 1910.

Nous présentons ci-dessous une planchette avec boussole intégrée et nivelle double. Un dispositif de visée (alidade à pinnules) pouvait y être fixé.
Deuxième rangée du tableau : boussole carrée pouvant être fixée à une planchette par quatre punaises. Elle était rangée dans un boîtier en bois, recouvert de cuir et tapissé de soie et velours. Elle est graduée en 400 grades et possède un dispositif de visée par cran de mire et guidon (percé d'un trou) et, placés à angle droit, deux autres guidons non percés. La capsule en laiton tourne librement dans le réceptacle en aluminium et l'aiguille repose sur un pivot collé sur un fond en verre.

	Fiche technique - Dimensions : 300 x 300 mm - Diamètre boussole : 80 mm - Graduation : 2 x 90° Période : post 2e GM
Boussole directrice Delcroix pour planchette (1895) - Dimensions: 60 x 60 mm ; Divisions: 400 grades	Modèle signé VION avec boussole de poilu de la 1ère G.m. également appelée directrice) (360°, repères radium)
Photos H. Waldmann	Boussole carrée pour planchette d'arpenteur Fiche technique Platine : 76,4 × 77,2 mm Diam. boussole : 70 mm Points cardinaux: allemand Hauteur h.t. : 14, 65 mm Matériau: laiton Boîtier en bois : 98,5 × 94,3 × 39,5 mm Poids (hors boîtier) : 214 g

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Modèles portables

Il existait aussi des planchettes portables comportant tous les éléments nécessaires à la topographie.
Nous présentons entre autres celle de Henri HUEL, capitaine d'Etat-Major.

Ce boîtier était probablement recouvert de cuir ou de tissu permettant de maintenir les crayons en place. Le couvercle est creux et recèle un logement contenant un rapporteur.

Fiche technique - Dimensions (ouverte) : 260 x 250 mm - Diamètre boussole : 60 mm - Graduations : quadrants de 100 grades Le MODE D'EMPLOI précise que ce dispositif peut être utilisé pour faire des levés à cheval (voir aussi la règle-rapporteur de DELCROIX) : (Cliquer pour voir le texte complet)

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Planchette anglaise de cavalerie type Major Verner ou Mark IV

Certains modèles sont marqués Major Verner (lien vers photo), d'autres uniquement Mk.IV. (Mark IV) gravé au dos et précédé du symbole de l'armée de terre, un trident appelé officiellement broad arrow (flèche) mais aussi, à cause de sa forme, crow foot (patte de corneille). Cette planchette topographique de cavalerie s'attachait à l'avant-bras par une courroie. Elle fut utilisée à la fin du 19ème s. et jusque pendant la 1ère G.M. Elle est décrite dans le manuel Military Sketching, Map Reading and Reconnaissance (1915, voir gravure ci-dessous et menu Divers/Hist. et bibliogr.).

Planchette complète Photo Nick Godridge

Boussole du modèle Mk IV (Cliquer sur les images pour les agrandir)

Fiche technique - Dimensions : 250 x 190 mm - Lien vers image Rapporteur au dos Photo Mk IV Mary Jones

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Planchette topographique CHAIX
Le principe technique de la planchette Mark IV avait été reconduit et amélioré sur la planchette de la société CHAIX (brevet de 1938).

(Cliquer pour agrandir)

À g. : Planchette à papier déroulant, manuel de l'utilisateur et fig. du brevet Description (extrait): Un bâti A porte : 1° une plaquette coulissante B pourvue d'un rapporteur tournant C; 2° deux rouleaux D sur lesquels s'enroule une feuille de papier transparent F destinée à recevoir le dessin. À dr.: Planchette de poche (Copies des documents disponibles)

(Cliquer pour agrandir)

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Tavoletta di Monticolo

Dans un registre plus ancien, on trouve également un modèle italien développé sans doute vers la fin du 19e s. par A. Monticolo, un ingénieur de l'entreprise Officine Galileo. Elle fut de ce fait baptisée Tavoletta di Campagna (di Monticolo) et fabriquée de 1908 jusque dans la 2ème moitié du 20e s.

On trouvera une description exacte en langue italienne sur les sites suivants :
- Nottolini
- Arxiv-Papers (page 72)

Fiche technique - Dimensions : 130 x 180 mm - Diamètre boussole/clinomètre : 70 mm - Boussole et clinomètre : un seul cadran à deux fenêtres - Télémètre - Tables de réduction fixées au dos

PLATH

PLATH (lien vers le portrait principal) a aussi fabriqué des "boussoles doubles" faisant office de magnétomètre comme celle de BUSCH. La plaquette autocollante indique que son propriétaire en est l'armée de la RFA (BUND = Bundeswehr, créée en 1957) et la date 1964 prouve que ce vieil nstrument a été réutilisé longtemps après la 2e GM.

Photo BSH

Catalogue de Weilbach

Fiche technique

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Poche de mineur

Boussole spéciale utilisée dans les galeries de mines pour en déterminer les orientations (voir aussi le dessin dans le catalogue de MORIN et les instruments fabriqués par FPM, ROSPINI et SECRÉTAN).
Au 17e et 18e s., les cadrans étaient généralement divisés en 2 x 12 ou en 24 heures.
L'Allemagne qui exploite semble-t-il les ressources minérales depuis le plus longtemps en Europe revendique l'invention de cet instrument et la technologie minière en général.

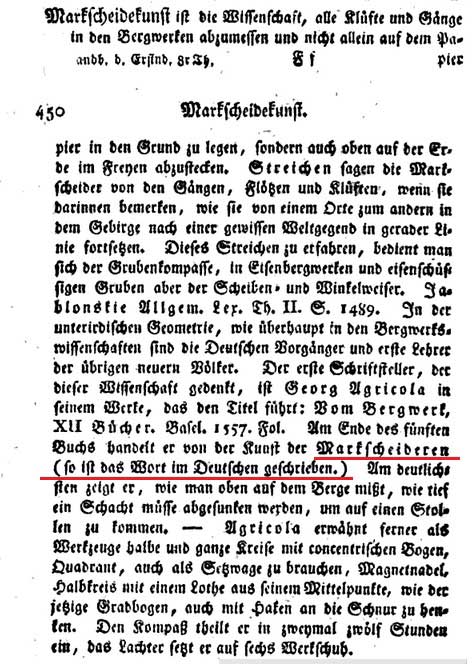

Les plus anciennes boussoles de mine ont été décrites par Georg Bauer dit Agricola (né en 1490 à Glauchau / dcd en 1555, maire de Chemnitz) dans son ouvrage De re metallica, Libri XII. Il y décrit une boussole à limbe divisé en 2 x 12 heures (voir image de dr.). Le texte de la 1ère éd., bien qu'en latin, utilise le terme allemand markscheiden, pour décrire l'art de percer des galeries (source : Handbuch der Erfindungen, Busch, Eisenach 1814). La boussole suspendue aurait été inventée par le maître mineur (Bergmeister) Balthasar RÖSSLER à Altenburg en 1673 (source : J. C. Poggendorff, cité par A. Wittstein dans sa traduction en allemand de la célèbre Lettre à M. le Baron A. von Humboldt sur l'invention de la boussole de J. Klaproth, Leipzig 1885).

		DESCRIPTION La description suivante est extraite du Dictionnaire de l'Encyclopédie méthodique de chimie et de métallurgie (1813).
(Photos www.frickeinstruments.de Cliquer pour agrandir)	Le rapporteur	Poche de mineur complète avec rapporteur, fil à plomb, clés etc. Fiche Technique - Fabricant: Noesselt & Staritz, Breslau (anc. Silésie, auj. Pologne), fin 19e s. - Cadran: argenté, 360° - Dimensions caisse en bois : env, 30 x 23 cm Sacoche en cuir originale au dos de la caisse Vue détaillée de la boussole : voir SECRÉTAN

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

Porte-cartes

Exemples de porte-cartes anciens à usage militaire ou pour la randonnée. Les unes comportent une pochette aux parois transparentes, les autres des étuis pour les instruments de dessin (crayons de couleur, règle, gomme etc.). Certaines peuvent être portées en bandoulière à l'aide d'une longue courroie, d'autres à la ceinture ou attachées à la selle d'un cheval, à un guidon de moto etc. à l'aide de deux courroies courtes. Certaines possèdent aussi une petite boussole intégrée.

(Cliquer pour agrandir)	Système appelé "suédois" en allem. (voir catalogue ci-dessous)	Fiche technique Porte-cartes en cuir à pochette transparente, boussole intégrée et bandoulière. - France, années 1920, contenant une carte au 1/20.000e de la région de l'Est parisien autour de Drancy, type 1889 datée de 1928. - Dimensions : 230 x 140 mm - Pochette séparée au dos contenant un carnet relatant les étapes de l'instruction d'artilleurs (1929)
	Sacoche officielle des transmetteurs de la Wehrmacht: (Meldetasche)	Fiche technique Porte-cartes en cuir à étuis pour crayons et gomme, à deux compartiments internes et courroies de fixation à une selle de cheval, un guidon de moto etc. - Allemagne, années 1930 - Dimensions : 270 x 190 mm Gravures de dr.: Eisenschmitt, Karte und Gelände, Ausg. 1939

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

- R -

Radio-Kompass (recherche de stations émettrices)

Boussole en laiton dans un socle en bois. Le cadran est divisé en deux échelles de 12 h dont chacune est elle-même subdivisée en deux sections noires et blanches de 6 h, blanches de 0 à 6 et noires de 6 à 12. Le cadran extérieur est constitué de noms de villes européennes autour du cadran en langue allemande (Nürnberg = Nuremberg). Le fond de la boussole représente une rose des vents verte et une mappemonde centrée sur le pôle nord où se situe le pivot de l'aiguille aimantée. Ce cadran tourne grâce à un bouton moleté placé sur le côté. L'axe nord-sud est représenté pour un observateur situé au pôle nord géographique, le nord en direction du Canada et le sud vers la Sibérie. Marquages : Pat. SNOW Radio-Kompass Trademark et un logo représentant les lettres GIL entre les pattes d'un A. Diam. : env. 146 mm.

Rapporteur carré (romer scale or square protractor ; Planzeiger)

Cet instrument sert à mesurer la position d'un point sur une carte et à la décrire pour un utilisateur de la même carte. Les anciens modèles étaient généralement constitués d'un cadre carré. Sur les axes des abcisses et des ordonnées sont gravées des échelles se rapportant aux cartes géographiques, et dans le domaine militaire celles à maillage UTM.
Certaines versions simples ne sont constituées que de deux branches. La branche horizontale sert à mesurer la distance d'un point de la carte par rapport à la ligne verticale gauche de la grille (méridien) la plus proche et l'autre à partir de la ligne horizontale (latitude) située dessous. L'armée allemande actuelle (Bundeswehr) utilise un instrument spécifique souple plastifié de la taille d'une carte de crédit (photo de g., vue agrandie : principe de mesure d'un point).
Dans les annnées 30 et 40, il existait à l'usage des associations sportives paramilitaires appelées Wehrsportgruppen c'est-à-dire "pour les sports de défense", un petit dépliant en carton léger intitulé Wehrsporttafel Nr. 12, qui décrivait l'utilisation d'un rapporteur carré (Planzeiger en allemand, voir tableau ci-dessous) à découper ainsi entre autres qu'une des boussole de la société BUSCH.
Photo de dr.: La désignation d'un point sur une carte expliquée dans le cahier Recueil de résumés à l'usage des candidats au Brevet de la Préparation Militaire (1955) : vers le HAUT puis à GAUCHE.

Certaines boussoles moderne (comme par ex. le modèle ALPIN de K&R et le modèle EXPEDITION 54 de SILVA utilisé par la British Army) présentent un rapporteur gravé sur la platine. Les cartes topogr. brit. à l'éch. 1/36360e présentent un maillage corrrespondant à 1 pouce pour 1 mille (photo détaillée de la carte et de la boussole ICI).
- Photo de dr. : Instrument britannique contemporain (Cliquer ICI pour le rapporteur type OS.80876).
- Exemple d'un instrument ancien : voir MORIN plus haut.
- Pöferlein (dans la section boussoles à main)
- Instruments modernes : voir aussi résultats de recherche sur Google.
L'armée américaine utilisait un autre système basé sur une évaluation pifométrique (voir manuels dépliants dans l'article Lensatic / Training:
Read UP-RIGHT, "4/10 the distance between 11 and 12 is read 114" - env. 4/10e de la distance entre les lignes des méridiens 11 et 12 se lit 114).

Dispositif créé par Winterer et utilisé par l'Armée Autrichienne (Voir NOTA à dr.) (Cliquer pour agrandir) Trois groupes de perforations donnaient des angles de 45°, 30/60° et 40/50° (voir ICI le même en version italienne avec des symboles tactiques). NOTA : En allemand, le Planzeiger distingue les valeurs à lire à droite du méridien (Rechtswerte) de celles à lire vers le haut (Hochwerte) à partir de la ligne horizontale des latitudes. Il fallait tourner celui-ci de 90° pour lire les différentes échelles.	Version BÉZARD (voir Bézard / 2e partie - Doc.)	Rapporteur carré (Wehrmacht 2e G.M. et catalogue Jensen 1938) Fiche technique - Dimensions : 86 x 86 mm - Matériau : aluminium - Poids : 2 g
Le rapporteur carré (en ht. à dr.) et un outil appelé Messwinkel (équerre de mesure) sur la brochure en carton Wehrsporttafel 12. (Cliquer pour agrandir)	Brochure Wehrsporttafel 12 (p. 1 & 4) Mode d'emploi du rapporteur carré à deux branches et de l'équerre de mesure (Messwinkel). (facsimile disponible sur demande)	Manuel de l'artilleur (1940) Mode d'emploi du rapporteur carré (Planzeiger)

Le système P.K.

Les lettres P.K. ne sont pas explicitées sur la pochette ni dans les documents qui accompagnent l'instrument (exercices) mais elles peuvent être interprétées comme l'abréviation des mots allemands Planzeiger et Kompass ou Kartenwinkelmesser (rapporteur carré) qui sont utilisés dans le texte. Probablement fabriqué à la fin des années 1930s ou début des années 1940. Aucun nom de fabricant n'est indiqué.

		Mode d'emploi Photos H. Waldmann	Fiche technique Dimensions: 100 x 100mm Divisions: 6400 millièmes, sens antihoraire Boussole amovible
			Fiche technique Dim.: 100 x 70 mm Diam. boussole : 27 mm Ce modèle existait en 6 versions différentes. La version n° 5 présentait une loupe et des marquages lumineux. Comparer avec le système ZIKO

Le système GKS et ses variantes (BKS, ESERO)

				Photos de dr. à g. : - Rapporteur arborant le logo de GKS dans le coin sup. g. modèleodell ZL (avec loupe) - Mode d'emploi (Photo H. Waldmann) - Deux versions désignées W.H. 39 c'est-à-dire Wehrmacht 1939 (Photo Lux Military Antiques)
Exemplaire siglé BKS identique au modèle E de GKS (Photo H. Waldmann)	Grand modèle carré GKS	Petit modèle GKS	Instrument comparable signé ESERO

REICHEL Рейхель en Russe

Reichel, fabricant russe de Saint Petersbourg (photo Ivanov Sergueï).

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

REISS

Herrmann Robert REISS était un inventeur et entrepreneur allemand. Son entreprise de mécanique fine était sise à Bad Liebenwerda, Saxe (voir article très détaillé dans le wikipedia allemand).

Fiche technique Divisions sens antihoraire Cette boussole a été fabriquée en coopération avec Hildebrand (HRW, logo repris par successeurs) (sise à Freiberg/Saxe) et Wichmann (voir ces noms). Photo de détail ICI.

Fiche technique Diam. : 120 mm Dim. boite : 50 x 290 x 160 mm Photo Auktionshaus lot-tissimo

RICHER (L'HERMITE, LEJARD et Cie)

Ancienne entreprise française (matériel pour géodésie, topographie etc.). L'HERMITE & LEJARD, 13, rue de la Cerisaie (près La Bastille), élèves et successeurs de RICHER Jean-François 1743-1820, GUYARD & CANARY - ancienne Maison RICHER, GUYARD, CANARY & Cie. Extrait de l'avant propos du catalogue : "La Maison a été fondée en 1780 par RICHER auquel succéda de père en fils M. Emile Richer. En 1870, M. Emile Richer s'associe deux élèves de son père, MM. Guyard et Canary qui deviennent ses successeurs. En 1890, ces Messieurs à l'exemple de leur prédécesseur prennent comme associés deux de leurs élèves MM. L'Hermite et Lejard qui actuellement, sont les titulaires de la Maison."
(Source : catalogue - communiqué par l'arrière petite-fille d'Antonin L'Hermite)

Boussole déclinatoire Fiche technique - Dimensions : 120 x 44 x 15 mm - Poids : 40 g A dr. : Signature de RICHER sur le bord d'une boussole signée LEREBOURS

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

RICHTBUSSOLE

En Autriche, le terme de Bussole a longtemps été préféré au terme Kompass. Exemples : Bézard et Winterer. Les boussoles à usage militaire permettant de pointer (en allemand : "richten") un canon étaient par conséquent appelées Richtbussolen. Exemples : GANSER et GOERZ.

RICHTER, O. (Рихтеръ en russe)

Oskar Richter était un fabricant d'instruments de mesure de Petrograd ou Saint-Petersburg, Russie (Петроградъ / Санкт-Петербургъ) jusqu'en 1878.  La seule information trouvée le concernant se trouve sur le site de la ville de Dresde en Allemagne où il est dit qu'après avoir fait fortune dans le commerce d'instruments scientifiques il revint en Allemagne et habita près de Dresde où ils finança l'achat d'un terrain pour la construction d'une église.

Photo (anonyme)

Photo sieur25

Photo M. V. Berdyev

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

RIMAILHO

Émile RIMAILHO était un ingénieur et officier français, né à Paris en 1864 et mort à Pont-Erambourg (Calvados) en 1954. Il obtint de nombreux brevets portant sur divers dispositifs militaires, entre autres pour ce théodolite de campagne (brevet FR n° 361823, 1906 ; US 848.132, AT 29.963, DE 195.466, CH 37.363, DK 9.637 et ES 38.964) et aussi pour l'unité angulaire appelée "millième Rimailho" (voir menu / Divers / Points cardinaux et graduation / Le millième d'artillerie - 6000 millièmes). Ce théodolite était équipé d'une petite boussole (voir rep. r sur la fig. de dr.).

RITTENHOUSE

David RITTENHOUSE était un fabricant d'instruments étatsunien du 18e s. Il est célèbre pour avoir fourni des instruments de topographie à George Washington. La photo ci-contre montre une boussole gravée au nom de " Go. Washington / Mt Vernon " du nom de sa propriété. Le cadran est signé Rittenhouse & Potts. Le musée de la Smithsonian Institution en présente un exemplaire comparable non signé.
Photo de droite : cliché pris lors de l'exposition universelle de New York en 1939 (Cliquer sur l'image pour voir les détails).

RODE

K. Rode était un fabricant de Saint-Petersbourg (en russe К. Роде, Санкт-Петербургъ - photo M. V. Berdyev). L'entreprise exista de 1815 jusqu'à la révolution d'octobre 1917. On connaît aussi de RODE une équerre ou pantomètre qui semble être identique à celle du catalogue de WICHMANN ou de MORIN (voir plus haut). L'instrument a peut-être été marqué marqué au nom du revendeur au moment de sa fabrication.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

ROSPINI

Rospini était le nom de deux frères (Brüder ou Gebrüder en allemand, abrégé Br. ou Gebr.) Andreas Carl (1811-1867) et Carl Joseph (1816-1887) qui fabriquaient des instruments à Graz en Autriche, dont le nom s'écrivait encore Gratz jusqu'au début du 20e s. Après la mort d'Andreas, Carl eut une entreprise à Vienne, Kärnthnerstr. 1074 (voir photo de dr.) Raison sociale : "Tourneur et opticien, Fournisseur officiel de la Cour Impériale". Pour en savoir plus cliquer ICI.

Dans les mines des pays de langue allemande (empire Austro-Hongrois et royaumes allemands comme la Saxe), on se servait autrefois d'une graduation en 24 "heures" (zéro au nord, 12 au sud, ou deux fois 12 heures (voir menu DIVERS/ Graduation/ Heures et aussi STUDER ou BREITHAUPT). La boussole présentée dans la première rangée est la plus ancienne et les "heures" sont divisées en huitièmes, chaque unité correspondant à environ 2 degrés. Sur la boussole STUDER, les heures sont divisées en 1/16e, donnant ainsi une précision supérieure à un degré. La boussole de la deuxième rangée (milieu du 19e. s.) présente en plus d'un clinomètre (voir aussi FENNEL et MORIN) un limbe divisé en 360 degrés et en 24 "heures" de 15 unités correspondant ainsi chacune exactement à un degré.

Boussole de type dit poche de mineur c'est-à-dire pouvant être suspendue à un câble tendu le long d'une galerie inclinée (comparer avec le modèle de SECRÉTAN).	Le couvercle de l'écrin présente sur son pourtour une guirlande de motifs fleuris (cliquer sur la photo de g. ci-dessus pour voir le détail). Le système de suspension se replie entièrement et vient se loger dans une rainure spéciale.	Fiche technique - Dim. (diam. x épaisseur) : 93 x 13 mm - Divisions : 24 h de huit unités chaque, sens anti-horaire (vue détaillée du cercle divisé ICI) - Points cardinaux en latin (voir menu DIVERS / Points card.) - Verrouillage de l'aiguille : tirette encastrée dans le fond du boîtier sur la face inférieure - Ecrin en bois recouvert à l'extérieur de cuir noir estampé de festons, doublé à l'intérieur de peau de chamois. - Epoque : env. 1830
	Photo David Geras	Fiche technique - Clinomètre à levier d'appui rétractable - Divisions : 360° (numérotés tous les 15 degrés) et 24 h de 15 unités chaque, sens anti-horaire - Diamètre : 67 mm ; épaisseur : 10 mm
	Photos Cl. Hollmann	Boussole de type forestière Fiche technique - Clinomètre - Divisions: 360° et 24 h, chacune de 15 unités - Diam. de la boussole et longueur du côté du boîtier : 105 mm et 125 mm Points cardinaux : sous les lettres W (West) et O (Ost = est) les points cardinaux opposés sont écrits en toutes lettres. Cela s'explique par la méthode d'utilisation ancienne dans les pays alpins germaniques qui s'est par ailleurs perpétuée aux USA sur les boussoles d'arpenteurs ou d'artillerie. Si on tient la boussole devant soi face au nord et qu'on se sert du 0 comme d'un viseur, dès qu'on se tournera vers un côté (par ex. à droite donc l'est) l'aiguille (immobile dans l'espace) semblera partir dans la zone occidentale (W) de la boussole mais la valeur d'angle indiquée doit être considérée comme orientale (Ost).

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

ROSSIGNOL

Louis-Camille Rossignol était un officier français (pour en savoir plus, cliquer ICI). Il inventa deux boussoles. La première n'est actuellement connue que par la publication du brevet (n° 167.980) au Journal Officiel en janv. 1886. L'autre, appelée boussole militaire perfectionnée est décrite dans le brevet n° 238.313 du 5 mai 1894. Cet instrument fut introduit dans les troupes par circulaire ministérielle (n° ?), signée du ministre de la Guerre Auguste Mercier, dont une copie est collée en annexe à une notice de l'utilisateur ancienne (lien vers photo, texte complet et transcription en clair disponibles).

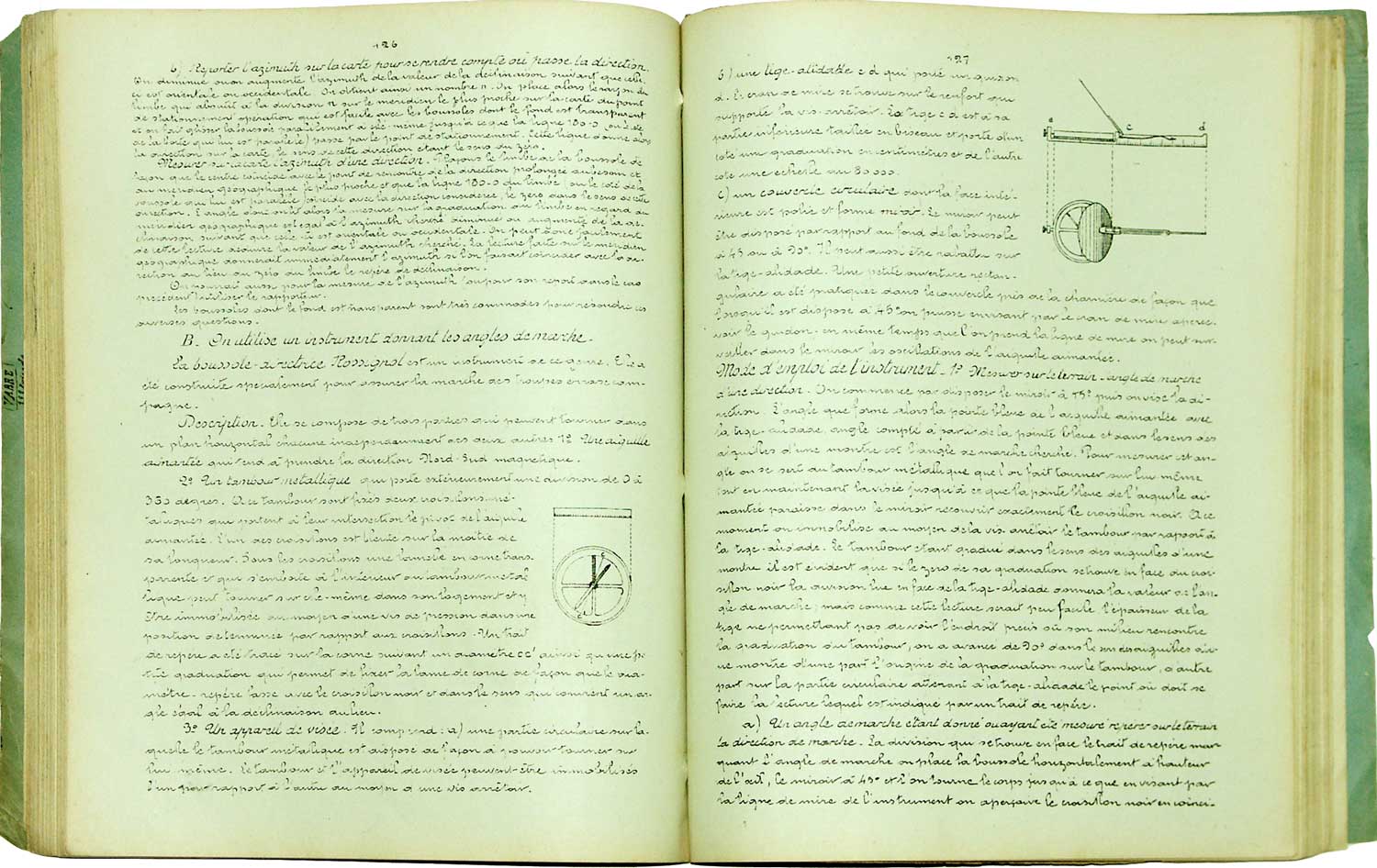

Il semblerait que le capt. Rossignol ait développé l'instrument en concertation avec le général Février qui commandait le régiment 106° de ligne où il était affecté au titre de chef-armurier. L'instrument  breveté par le capt. Rossignol fut fortement promu par le ministère de la Guerre.
Ce type de boussole était encore commercialisé par la Société des Lunetiers (S-L) dans leur catalogue de 1932 (réf. 36180). Les notices d'utilisateur feront référence à une boussole directrice (voir la genèse de ce terme à l'article correspondant).

Photo de droite : Inscriptions portées sur la ferrure d'articulation du miroir-couvercle :
C. ROSSIGNOL
Chef-Armurier
Bté S.G.D.G.

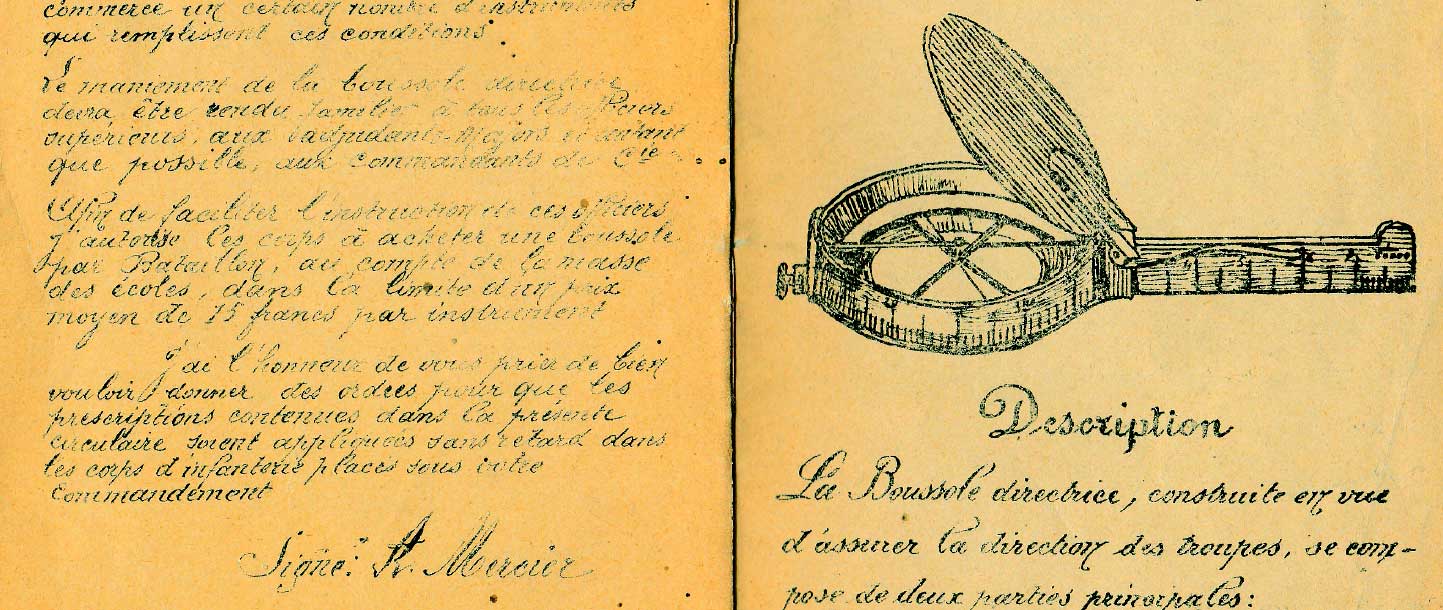

Caractéristiques principales (extrait de la notice d'utilisation) :
"La boussole directrice se compose de deux parties principales : la boîte et l'appareil de visée. La boîte est cylindrique et peut tourner autour de son centre. Elle est graduée sur son pourtour extérieur en 360°. La base inférieure est fermée par un fond en corne transparente. Un croisillon, correspondant aux diamètres Nord-Sud, et Est-Ouest supporte le pivot de l'aiguille aimantée.
L'appareil de visée se compose de la partie circulaire sur laquelle repose et tourne la boîte et de la tige alidade formant la ligne de visée au moyen d'un cran de mire et d'un guidon. Cette tige est taillée en biseau. Elle porte d'un côté une graduation en millimètres et de l'autre une échelle au 1/80.000e. Un miroir forme le couvercle de la boîte. Il permet de voir la position de l'aiguille en même temps que la ligne de visée."
La particularité des graduations portées sur la tige alidade est que le zéro se situe au centre de la boussole, à l'intersection du croisillon. Le côté gauche permet de mesurer des longueurs (graduations de 40 à 100 mm) et le côté droit des distances (graduations de 3 à 8 km), La portion de 7 à 8 indiquant également les centaines de mètres.

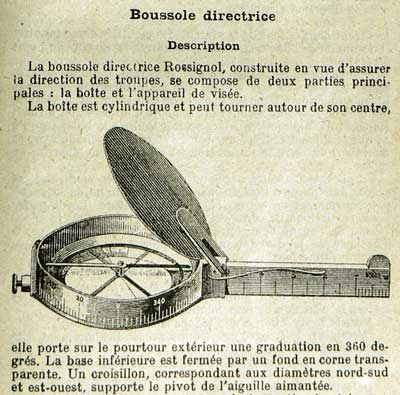

Cette boussole est aussi décrite dans le Manuel du Gradé d'Infanterie (photo de droite, cliquer pour agrandir).

En haut : étui, alidade côté millimétré La boussole était livrée dans un coffret en bois à couvercle coulissant (de type plumier) et avec un étui en peau de chamois fermé par un bouton. NOTA : Certains exemplaires ont été frottés à la paille de fer afin d'éliminer le pouvoir réfléchissant du revêtement chromé qui aurait trahi son utilisateur à un observateur ennemi.	L'une des branches du croisillon est peinte en noir. La visée s'effectue en mettant en superposition la branche noire du croisillon et la pointe nord (bleue) de l'aiguille. Le pourtour de l'ouverture du fond est gradué pour tenir compte de la déclinaison magnétique. N° de série gravé sur le cran de mire	La graduation sur le pourtour : Le miroir s'immobilise automatiquement incliné à 45 grâce une ferrure biseautée s'appuyant sur une tige ressort fixée sur la tige alidade portant l'échelle au 1/80.000e (8 km) Egalement disponibles : copies du brevet d'invention et du livret spécial du Cne MONDEIL (ci-dessous) datant de 1918 :	Fiche technique - Dimensions : 140 x 55 x 18 mm - Poids : 115 g Matériaux - Boîte et alidade : laiton nickelé - Fond de boîte : corne, transparente - Divisions : 360 degrés, sens horaire - Cran de mire en V dans la ferrure de la vis de blocage de la capsule graduée - La notice de l'utilisateur existe en deux versions différentes (voir la Boutique du Musée). En plus de ces notices, C. Rossignol a publié un livret intitulé Note sur l'emploi de la boussole directrice, système Rossignol. (Clic sur la photo de g. : gravure de la boussole)
La version d'origine non numérotée et sans nom d'inventeur comportait en plus un clinomètre appelé dans la documentation d'époque perpendicule (pour les autres différences : voir la fiche technique): (Cliquer sur les images pour voir des vues comparées des deux modèles) Dessin de dr. extrait de l'article Conduite des marches, Revue du cercle militaire, 1889.		Ci-dessous : description et mode d'emploi dans le Cours de Topographie du capt. Brèche (St-Maixent 1911):	Fiche technique (différences par rapport au modèle courant) - Longueur totale : 15,8 mm, réglette graduée jusqu'à 12,5 mm sur le côté g., échelle 1/80 000e pour lecture des distances jusqu'à 10 km sur les cartes d'état-major sur le côté dr. - Graduation (360°) du fond de la capsule, clinomètre en forme de flèche, lignes rouges à 45° entre les croisillons. - Cran de mire à fente et face plane servant à appliquer le clinomètre sur une surface.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

ROST, R. & A.

R. & A. était une entreprise autrichienne viennoise (Wien)

Photo cashinthetaesch2009

Divisions: 360° et 24 h (voir ROSPINI ci-dessus) (Cliquer pour agrandir)

RPGP (РПГП en lettres cyrilliques)

Pantomètre produit à Sofia (СОФИА), Bulgarie, par РПГП (RPGP). Nous ne possédons aucune information concernant ce fabricant. l'abréviation inscrite au-dessus du logo en forme de lentilles grossissantes ГУГК (= GUGK) apparaît aussi sur une boussole à bracelet (voir cette section). GUGK, Главное управление геодезии и картографии, Glavnoe Upravlenie Geodesii i Kartografi) était la désignation des services géodésiques et cartographiques en URSS et nous supposons que les services bulgares portaient le même nom.

Retour vers la RECHERCHE ALPHABÉTIQUE (boussoles topographiques et d'artillerie)

SUITE
